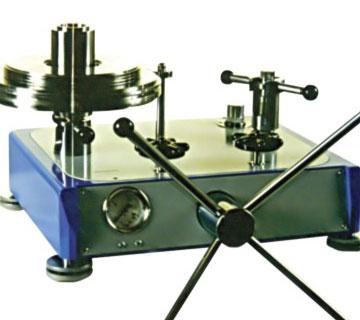

Манометр газовый грузопоршневой МГП-В
Также этот прибор может называться: МГПВ, МГП В.
Манометры газовые грузопоршневые МГП-В - предназначены для создания и точного измерения вакуума и избыточного давления газов.
В основе роботы прибора МГП-В лежит принцип «неуплотненного поршня» - суммарный вес поршня, грузоприемного устройства, и установленных на нем грузов уравновешивает измеряемое давление, действующее на нижний торец поршня.
Сфера примененияМГП-В: эталон при поверке и калибровке средств измерений избыточного давления, вакуумметров, измерительных преобразователей, образцовых и технических манометров и других средств измерений (кроме кислородных СИ) в лабораторных условиях.
Технические характеристики:
Класс точности МГП-В - 0,02; 0,05 (Таблица 1).
Верхний предел измерения (воспроизведения) - (-0,1) МПа (-1 кгс/см2).
Нижний предел измерения (воспроизведения) - от -0,003 МПа (-0,03 кгс/см2).
Дискретность создания давления, обеспечиваемая стандартным набором грузов - 1 кПа.
Рабочий ход поршня - не менее 10 мм.
Номинальная площадь поршня - 5 см2.
Предельное отклонение от номинального значения приведённой площади поршня - 1%.
Рабочая жидкость - воздух.
Габаритные размеры - 500х400х260 мм.
Масса без грузов - не более 25 кг.
Таблица 1
|
Назначение параметра
|
МГП-В кл. т. 0,02
|
МГП-В кл. т. 0,05
|
|
Предел допускаемой основной относительной погрешности
|
0,02%
|
0,05%
|
|
Порог чувствительности МГП-В
|
не более 0,2 Па
|
не более 0,5 Па
|
|
Скорость опускания поршня
|
не более 1 мм/мин
|
не более 2 мм/мин
|
|
Свободное вращения поршня для манометра МГП-В
|
не менее 3 мин
|
не менее 2 мин
|
Условия эксплуатации прибора манометр газовый грузопоршневой МГП-В:
Температура окружающей среды - от 15ºС до 30ºС.
Относительная влажность воздуха - 80%.
Атмосферное давление - от 84 кПа до 106,7 кПа.
Напряжение сети переменного тока - 220 В.
Частота сети переменного тока - 50 Гц.
Средняя наработка на отказ - 3000 ч.
Средний срок службы - 8 лет.
Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого манометра газового грузопоршневого МГП-В всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
