Область применения
Вихревой расходомер-счетчик газа ИРВИС-РС4 (до 2006 г. название ВРСГ-1) представляет собой комплектный, законченный узел коммерческого (технологического) учета газа, аттестованный органами Госстандарта.
ИРВИС-РС4 предназначен для ведения коммерческих расчетов между поставщиком и потребителем газа.
ИРВИС-РС4 выпускается в нескольких модификация, позволяющих вести учет различных газовых сред.
ИРВИС-РС4-ППС – измерение природного газа, азота, углекислого газа и др. очищенных, осушенных газов.
ИРВИС-РС4-ДДП – измерение попутного нефтяного газа, воздуха и др. газов, имеющих высокое содержание влаги и твердых примесей.
ИРВИС-РС4-Пар - измерение водяного пара и др. газов с температурой до +250 °С.
Исполнение "Тяни-Толкай" - измерение расхода газа на входе в АГНКС, а также учет прямых и обратных токов рабочего газа на других объектах.
Основные достоинства
Функциональные характеристики
Рабочий газ |
природный газ, попутный нефтяной газ, водяной пар, воздух, азот, углекислый газ и др. неагрессивные газы |
Погрешность измеренного объема |
..... не более 1% при 0,2Qнаим. .....Qнаиб. |
Диаметры условного прохода |
27, 50, 80, 100, 150, 200, 300 мм |
Диапазон измеряемых расходов |
от 8 м3/час до 12000 м3/час |
Давление измеряемого газа (абс.) |
от 0,05 до 10 МПа |
Температура измеряемого газа |
от -40 до +250°С |
Температура окружающей среды |
от -40 до +45°С |
Питание |
220 (+140-130) В, 50 ±1Гц |
Взрывозащита |
1ExibIICT4 X |
Межповерочный интервал |
2 года |
Методика периодической поверки |
безпроливная (имитационная) |
Высокая точность и качество
Отсутствие подвижных частей, подверженных износу, самоочищение генератора вихрей (тела обтекания) за счет срыва вихрей, вынос детекторов вихрей из потока газа в канал перетока обеспечивают высокую стабильность метрологических характеристик счетчика ИРВИС-РС4 во время эксплуатации. Использование частотного вихревого сигнала, математический фильтр разработки обеспечивают высокую точность измерений, отсутствие дрейфа нуля и явления "самоход".

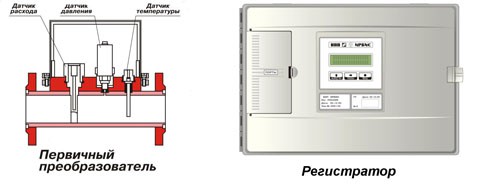

Первичный преобразователь.
Первичный преобразователь представляет собой отрезок трубопровода с фланцами в котором установлено тело обтекания, датчики температуры и давления, плата вычислителя.
Тело обтекания представляет собой цилиндр специальной формы. В затененной части цилиндра, поперек потока газа выполнен канал перетока, в котором установлен чувствительный элемент детектора вихрей. Благодаря тому, что чувствительный элемент является детектором работающим в режиме "да", "нет" его замена возможна в процессе эксплуатации и не ведет к внеочередной периодической поверке прибора.
Датчик давления представляет собой первичный преобразователь абсолютного давления, термокомпенсированый во всем диапазоне рабочих температур, с нормированным токовых выходом 4...20 мА.
Датчик температуры представляет собой первичный преобразователь температуры термосопротивление платиновое с нормирующим усилителем 4...20мА.
Плата вычислителя по трем измеренным сигналам определяет текущий объемный расход, приведенный к стандартным условиям и накапливает, в энергонезависимой памяти, нарастающим итогом значение прошедшего объема газа. По цифровой линии связи передает информацию об измеряемых параметрах и накопленном объеме газа на специализированный регистратор - "БИП" (блок интерфейса и питания).
Регистратор.
Регистратор ведет архивацию измеряемых параметров(глубина архива 100 суток), формирует отчетную ведомость, обеспечивает питание первичного преобразователя по искробезопасным электрическим цепям.
Съем информации с регистратора возможен несколькими способами.
- Подключение принтера к стандартному LPT порту и распечатка на бумажный носитель.
- Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.
- Перенос информации на персональный компьютер при помощи FLASH
-карты, входящей в базовый комплект поставки.
- Для оперативного контроля, регистратор укомплектован ЖКИ индикатором отображающим текущие измеряемые параметры, накопленный объем газа и др. параметры работы прибора.
Для исключения дополнительной погрешности, вызванной изменением состава рабочего газа, с клавиатуры, расположенной на лицевой панели регистратора, реализована возможность изменения состава газа внесенного в память прибора. От несанкционированного доступа данная функция защищается паролем надзорной организации.
Для ведения достоверного учета все вмешательства в установочные величины отображаются в архиве "констант".
При выходе прибора из строя учет газа ведется по условно-постоянным значениям вносимым в память прибора по взаимному согласованию поставщика и потребителя газа.
