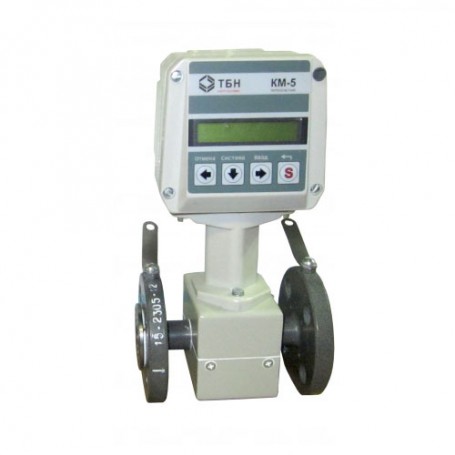

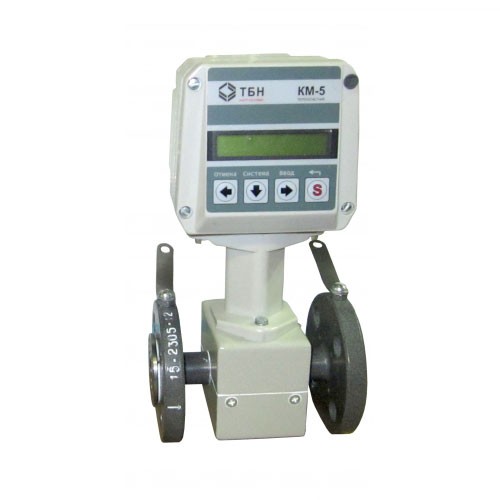

КМ-5-2 Теплосчeтчик предназначен для измерений, учёта значений тепловой энергии, объёмного и массового расхода, объёма, массы и параметров теплоносителя в закрытых системах теплоснабжения.
Стоимость прибора зависит от исполнения!
Конструктивно КМ-5-2 состоит из преобразователя расхода (ППР), электронного вычислительного устройства (ВУ) и преобразователи объема ППС-1П-И2 (имеют числоимпульсный выходной сигнал). Отображение измерительной информации и параметров состояния теплосчетчика происходит на дисплее ВУ, либо на дисплее вспомогательного компонента периферийного устройства - адаптера периферии АП-5. В комплект поставки могут входить блок питания (или два блока питания), один или два комплекта термопреобразователей (КТП), преобразователи давления (ПД).
| Модификация | ППР | ВУ | КТП | БП | ПО | ПД |
|---|---|---|---|---|---|---|
| КМ-5-2 | 2 | 1 | 1 | 2 | 1 | 2 |
Пределы измерений расхода
| Диаметр, DN | Значение объема на импульс, м3/имп | Qmin, м3/ч | Qmax, м3/ч |
|---|---|---|---|
| 15 | 0,0010 | 0,006 | 6 |
| 20 | 0,0018 | 0,011 | 11 |
| 25 | 0,0025 | 0,016 | 16 |
| 32 | 0,005 | 0,030 | 30 |
| 40 | 0,007 | 0,040 | 40 |
| 50 | 0,010 | 0,060 | 60 |
| 65 | 0,015 | 0,10 | 100 |
| 80 | 0,025 | 0,16 | 160 |
| 100 | 0,040 | 0,25 | 250 |
| 150 | 0,10 | 0,60 | 600 |
| 200 | 0,15 | 1,0 | 1000 |
| 300 | 0,40 | 2,5 | 2500 |
Электропитание теплосчетчика осуществляется стабилизированным напряжением постоянного тока от внешнего блока питания типа БПи-3В (2 канала, 12В / 9В)
Глубина архивов
Глубина архивов в КМ-5-2 составляет не менее:
60 дней - для почасового архива
12 месяцев - для посуточного архива
5 лет - для помесячного архива
32 года - для погодового архива
4096 записей - с информацией для архива ошибок и событий
Габаритные размеры и вес
| DN | D, мм | D1, мм | d, мм | N, шт | L, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| 15 | 95 | 65 | 14 | 4 | 135 ± 3 | 203 | 2,6 |
| 20 | 105 | 75 | 14 | 4 | 135 ± 3 | 205 | 3,2 |
| 25 | 115 | 85 | 14 | 4 | 135 ± 3 | 205 | 4,0 |
| 32 | 135 | 100 | 18 | 4 | 135 ± 3 | 212 | 5,5 |
| 40 | 145 | 110 | 18 | 4 | 135 ± 4 | 217 | 7,0 |
| 50 | 160 | 125 | 18 | 4 | 135 ± 4 | 226 | 7,5 |
| 65 | 180 | 145 | 18 | 8 | 135 ± 5 | 233 | 11,0 |
| 80 | 195 | 160 | 18 | 8 | 135 ± 5 | 245 | 15,0 |
| 100 | 230 | 190 | 22 | 8 | 135 ± 5 | 255 | 21,0 |
| 150 | 300 | 250 | 26 | 8 | 320 ± 7 | 274 | 34,0 |
| 200 | 360 | 310 | 26 | 12 | 360 ± 7 | 302 | 51,0 |
| 300 | 485 | 430 | 30 | 16 | 450 ± 7 | 360 | 97,0 |
| ЗНАЧЕНИЯ РАСХОДОВ | |
| Расход макс. (Qmax), м3/ч | 2500 |
| Расход мин. (Qmin), м3/ч | 0,006 |
| МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Рабочее давление (max), бар | 25 |
| ПАРАМЕТРЫ ИЗМЕРЯЕМОЙ СРЕДЫ | |
| Температура измеряемой среды | от +5 до + 150°С |
| ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ | |
| Степень защиты корпуса | IP65 |
| ПОКАЗАТЕЛИ НАДЕЖНОСТИ | |
| Средняя наработка на отказ, не менее , часов | 75 000 |
| Средний срок службы, не менее, лет | 12 |
| Гарантия завода-изготовителя, лет | 18 месяцев |
| Свидетельство об утверждении типа средств измерений (СИ) | RU.C.32.639 A № 40462 Рег. Номер № 18361-10 (действительно до 17 июня 2020 года) |
| ЭЛЕКТРОПИТАНИЕ | |
| Источник питания | Внешний блок питания |
| Напряжение питания, В | 12 |
| ГАБАРИТЫ И ВЕС ПРИБОРА | |
| Тип присоединения | фланец |
