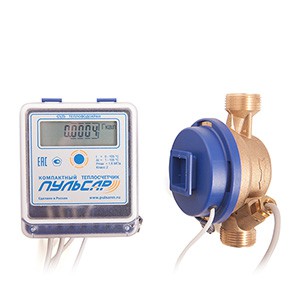

Назначение теплосчетчика «Пульсар»
Учет тепла в квартирах, магазинах, офисах с возможностью автоматизированного считывания данных по проводам и радиоканалу.
Устройство и принцип работы
Теплосчетчики включают в себя преобразователь расхода, вычислитель и комплект платиновых термопреобразователей сопротивления. Принцип работы теплосчетчиков состоит в измерении объема и температуры теплоносителя в подающем и обратном трубопроводах и последующем определении тепловой энергии, путем обработки результатов измерений вычислителем. Теплосчетчики могут использоваться в режиме измерения тепла в тупиковой системе горячего водоснабжения, а также как счетчик горячей воды, определяющий объем воды, температура которой выше заданного значения.
Преимущества теплосчетчика «Пульсар»
— межповерочный интервал 6 лет;
— конкурентная цена;
— электронная калибровка кривой погрешности расхода;
— измерение тепловой энергии в Гкал, дисплей на русском языке;
— цифровой выход RS485, радиоканал, импульсный выход;
— открытый протокол обмена;
— возможность изготовления теплосчетчиков с удлиненным проводом термометра;
— адаптирован для работы в составе автоматизированной системы учета энергоресурсов «Пульсар»;
— послегарантийное сервисное обслуживание.
Модификации и цены
Наименование |
Теплосчетчик компактный «Пульсар» Ду 15 Qn=0,6 м3/час; МПИ 6 лет |
Теплосчетчик компактный «Пульсар» Ду 15 Qn=1м3/час; МПИ 6 лет |
Теплосчетчик компактный «Пульсар» Ду 15 Qn=1,5 м3/час; МПИ 6 лет |
Теплосчетчик компактный «Пульсар» Ду 20 Qn=2,5 м3/час; МПИ 6 лет |
Импульсный выход |
Цифровой выход RS 485 |
Радиовыход |
Возможность подключения 2-импульсных счетчиков (для версий с интерфейсом RS 485) |
Вариант с удлиненными кабелем термопреобразователя до 30 м |
Кран шаровой латунный Ду 15 с возможностью монтажа термодатчика |
Кран шаровой латунный Ду 20 с возможностью монтажа термодатчика |
Комплект присоединителей ДУ-15 |
Комплект присоединителей ДУ-20 |
Переходник М10х1 внутр. – G1/2” внешн.; латунь для монтажа термодатчика в тройник |
Вставка для монтажа и поверки компактного теплосчетчика Ду-15 пластик |
Вставка для монтажа и поверки компактного теплосчетчика Ду-20 пластик |
Технические и метрологические характеристики теплосчетчика «Пульсар»
Наименование параметра |
Значение параметра |
||||
Диаметр условного прохода, ДУ, мм |
15 |
20 |
|||
Максимальный расход, Qmax, м3/час |
1,2 |
2,0 |
3,0 |
3,0 |
5,0 |
Номинальный расход, Qn, м3/час |
0,6 |
1,0 |
1,5 |
1,5 |
2,5 |
Минимальный расход, Qmin, м3/час |
0,012 |
0,02 |
0,03 |
0,03 |
0,05 |
Относительная погрешность измерения объема, % |
±(2+0,05·(Qn/Q)) |
||||
Диапазон измерений температуры, ºС |
0…130 |
||||
Диапазон измерений разности температур (Δt), ºС |
2…130 |
||||
Абсолютная погрешность измерения разности температур, С |
±(0,2+0,005·Δt) |
||||
Относительная погрешность измерения тепловой энергии, % |
±(3+4/Δt+0,02·(Qn/Q)) |
||||
Абсолютная погрешность измерения количества импульсов дополнительными счетными входами, импульсов за период измерений |
± 1 |
||||
Количество дополнительных счетных входов (в зависимости от заказа) |
до 4 |
||||
Максимальное рабочее давление, МПа |
1,6 |
||||
Потеря давления при Qn, МПа, не более |
0,015 |
||||
Напряжение встроенного элемента питания, В |
3,6 |
||||
Срок службы элемента питания, лет, не менее |
6 |
||||
Класс защиты по ГОСТ 14254 |
IP 54 |
||||
Срок службы, лет, не менее |
12 |
||||
Выходной сигнал |
цифровой RS 485, импульсный выход, радио 433 МГц (опционально) |
Измеряемые параметры:
— тепловая энергия, (Гкал/Мкал);
— объем теплоносителя, м3;
— температуру теплоносителя в подающем и обратном трубопроводах, ºС;
— разность температур в подающем и обратном трубопроводах, ºС;
— мгновенный расход теплоносителя, м3/ч;
— мгновенную тепловую мощность, (Мкал/ч);
— дата и время;
— диагностические сообщения;
— сетевой адрес.
