ТРМ32 Контроллер для отопления с ГВС

Назначение контроллера температуры ОВЕН ТРМ32

Промышленный контроллер ОВЕН ТРМ32 предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения.

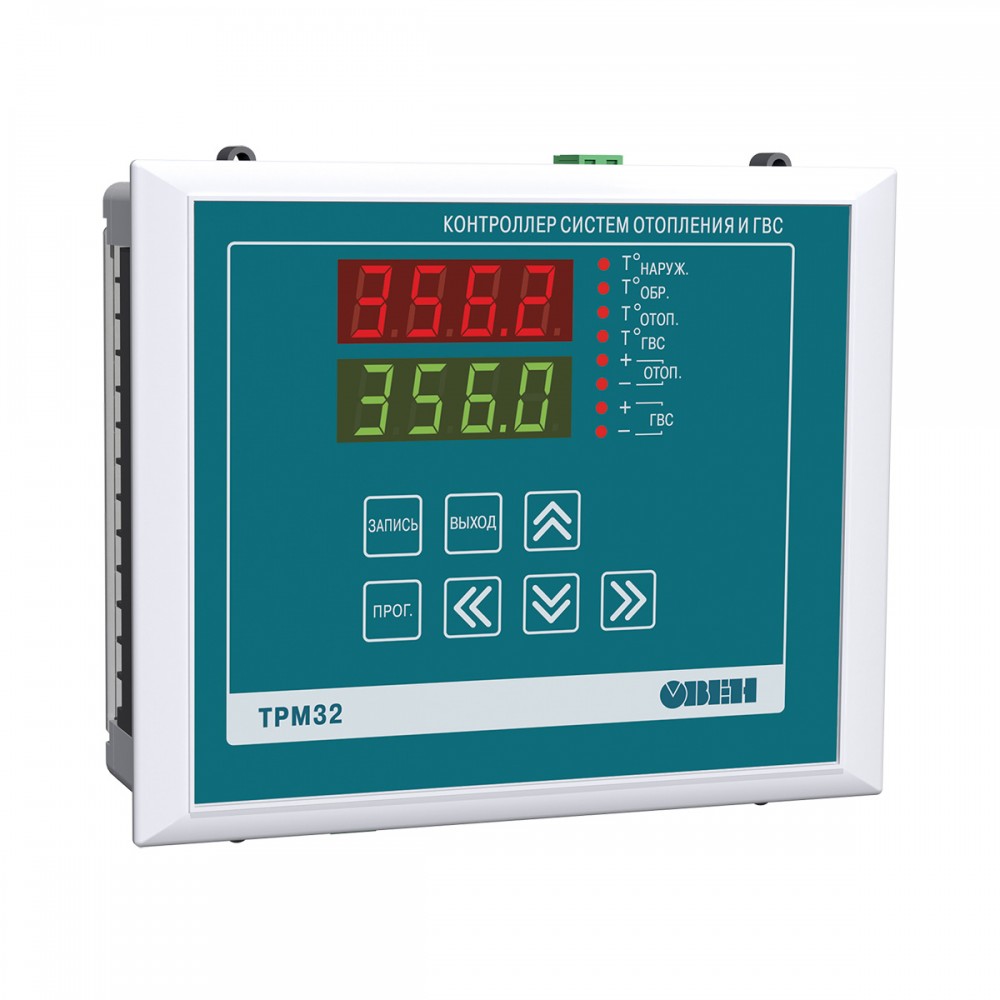

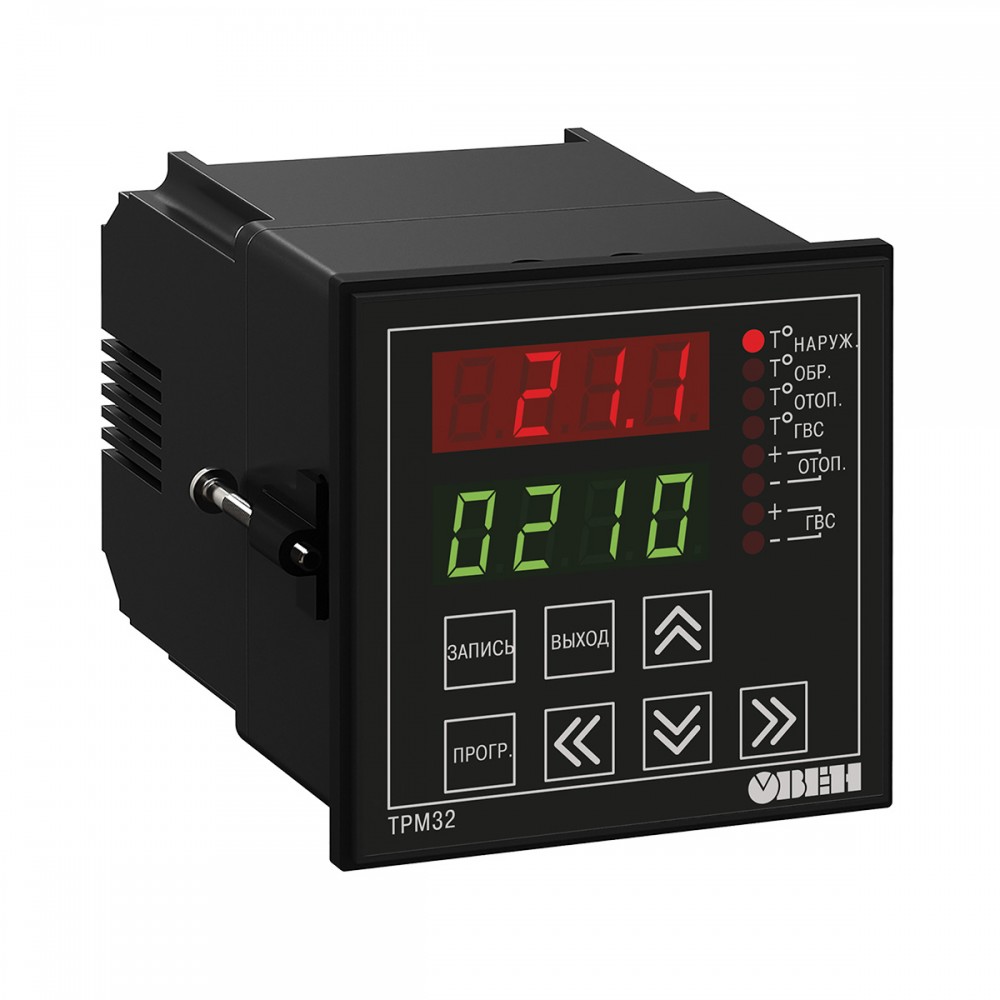

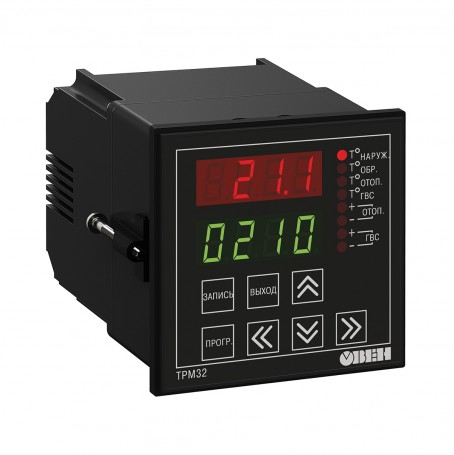

Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32 выпускается в щитовом корпусе типа Щ4 или типа Щ7, степень защиты со стороны лицевой панели IP54.

Входы для измерения температуры

Ко входам в зависимости от их типа подключаются датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100, которые контролируют следующие параметры:

Т_наруж. – температура наружного воздуха;

Т_обр.–температура обратной воды, возвращаемой в теплоцентраль;

Т_отоп. –температура воды в контуре отопления;

ТГВС–температура воды в контуре горячего водоснабжения.

Вместо датчика Тнаруж. может быть подключен датчик температуры прямой воды Тпрям., подаваемой из ТЭЦ.

Регулирование температуры в контурах отопления и горячего водоснабжения

Температуру поддерживают два ПИД-регулятора:

• первый ПИД-регулятор управляет запорно-регулирующим клапаном КЗРотоп. для поддержания температуры в контуре отопления и защиты от превышения температуры обратной воды;
• второй ПИД-регулятор управляет КЗРгвс для поддержания температуры в контуре горячего водоснабжения.

Регистрация данных на ЭВМ

В контроллере предусмотрена возможность регистрации на ЭВМ следующих параметров:

• текущие значения измеренных величин Тнаруж. (Тпрям.), Тобр., Тотоп., Тгвс;
• расчетные уставки Туст.отоп., Тобр.max и заданное значение Туст.гвс.

Подключение прибора к ПК осуществляется по интерфейсу RS-485 через адаптер АС3-М или АС4 (по заказу).

Регулирование температуры в контуре отопления

Регулирование температуры в контуре отопления осуществляется в соответствии с отопительным графиком, а защита системы от превышения температуры обратной воды – с графиком температуры обратной воды.

Графики отображают линейную зависимость температуры теплоносителя в контуре отопления Т_{уст.отоп.} и температуры обратной воды Т_обр.max от температуры наружного воздуха Т_наруж.. Оба графика могут быть построены и от температуры прямой воды Тпрям., в этом случае вместо датчика Т_наруж. должен быть подключен датчик Т_прям., установленный в подающем трубопроводе.

Построение графиков осуществляется прибором автоматически по заданным пользователем координатам точек перегиба - А и В, зависящим от характеристик системы отопления.

Регулирование температуры по отопительному графику

По отопительному графику Т_{уст.отоп.} = f(T_наруж.) или Т_{уст.отоп.} = f(T_прям.), в зависимости от контролируемого на входе параметра, прибор вычисляет температуру уставки Т_{уст.отоп.} и поддерживает ее с помощью КЗР_отоп.. Управление КЗР_отоп. осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с необходимой точностью.

Для достижения максимально экономичной работы в приборе предусмотрены следующие функции:

• возможность переключения с дневного на ночной режим работы;
• контроль температуры обратной воды.

Дневной/ночной режим работы

Переключение микроконтроллера в ночной режим работы происходит при замыкании внешних контактов прибора «день/ночь». При этом отопительный график сдвигается на заданную пользователем величину, значение которой указывается при программировании прибора. Коммутация может осуществляться любым исполнительным устройством с «сухими» контактами (тумблер, переключатель или таймер).

Индикация режимов:

• P--0 - дневной режим работы;
• P--1 - ночной режим работы.

Контроль температуры обратной воды, возвращаемой в теплоцентраль

• Контроль температуры обратной воды осуществляется по графику Т_обр.max = f(T_наруж.) или Т_обр.max = f(T_прям.), в зависимости от контролируемого на входе параметра.
• В случае превышения максимально допустимого значения Т_обр.max ТРМ32-Щ4 прерывает регулирование температуры в контуре отопления и понижает температуру обратной воды до значения (Т_обр.max –  ).
• После снижения температуры обратной воды до допустимых пределов продолжается регулирование температуры в контуре отопления по отопительному графику.
• Индикация режимов:
• P--2 - работа в режиме защиты от превышения температуры обратной воды;
• Значение  задается пользователем при программировании прибора.

Регулирование температуры в системе горячего водоснабжения (ГВС)

Температура, поддерживаемая в контуре ГВС (Тгвс), задается пользователем при программировании контроллера. С помощью реле прибор ТРМ32-Щ4 управляет положением запорно-регулирующего клапана КЗРгвс по температуре уставки Туст.гвс. Управление КЗРгвс осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с требуемой точностью.

Тип корпуса

Щ4	Корпус для утопленного щитового монтажа с габаритными размерами 96×96×145 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.
Щ7	Корпус для утопленного щитового монтажа с габаритными размерами 144×169×50,5 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.

Тип датчиков и наличие интерфейса

Корпус Щ4
01	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 50 Ом
01.RS	с интерфейсом RS-485 и для подключения ТС с R0 = 50 Ом
03	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 Ом
03.RS	с интерфейсом RS-485 и для подключения ТС с R0 = 100 Ом
Корпус Щ7
ТС	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 и 50 Ом
ТС.RS	с интерфейсом RS-485 и для подключения ТС с R0 = 100 и 50 Ом
