Преимущества
• Жидкокристалический дисплей пользователя предоставляет возможность автоматического конфигурирования при помощи «Мастера быстрого запуска».
• На дисплей выводиться профиль обратного эха, что помогает процессу диагностики.
• Использование высокой частоты (25 ГГц) позволяет применять небольшие рупорные антенны, которые легко устанавливаются в патрубке
• Рабочие параметры не зависят от места установки и наличия препятствий, минимальная чувствительность к интерференции в патрубке
• Минимальная зона нечувствительности, диапазон измерения — от 50 мм от края рупора
• Поддержка коммуникационных протоколов HART, PROFIBUS PA или FOUNDATION Fieldbus.
• Технология обработки сигналов Process Intelligence для повышения точности измерений, автоматическое подавление ложных отраженных сигналов от неподвижных препятствий
• Программирование осуществляется на месте установки прибора при помощи инфракрасного искробезопасного портативного программатора или удаленно с использованием программного обеспечения SIMATIC PDM или Emerson AMS, а также инструментов Field Device Tools, например, PACTware или Fieldcare через SITRANS DTM
Сфера применения

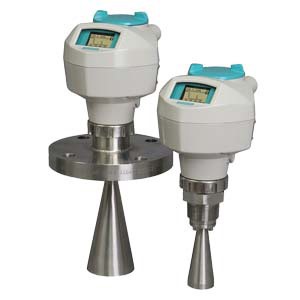

Жидкокристалический дисплей пользователя SITRANS LR250 предоставляет возможность автоматического конфигурирования при помощи «Мастера быстрого запуска», также на дисплее отображаются профили эхо, что облегчает диагностику. Прибор максимально прост с точки зрения ввода в эксплуатацию, для начала достаточно указать всего несколько параметров в «Мастере быстрого запуска».
Благодаря частоте 25 ГГц формируется узконаправленный луч, что позволяет использовать рупоры меньшего размера, а также сводит к минимуму влияние присутствующих в резервуаре препятствий на результаты измерений.
Искробезопасный ручной программатор позволяет быстро и безопасно программировать SITRANS LR250, при этом не придется открывать крышку прибора.
SITRANS LR250 идеально подходит для низкодиэлектрических сред, небольших, высоких и узких резервуаров.
• Основные сферы применения: жидкости, резервуары для хранения сыпучих продуктов, технологические аппараты с мешалками, жидкости в парообразном состоянии, высокие температуры, низкодиэлектрические среды.
Принцип работы |
|
Принцип измерения |
Измерение уровня с использованием радиолокационного метода |
Частота |
К-диапазон (25,0 ГГц) |
Минимальный диапазон измерения |
50 мм от края рупора |
Максимальный диапазон измерения |
20 м, в зависимости от рупора |
Выход |
|
HART®: |
Версия 5.1 |
Аналоговый выход |
4...20 мА |
Погрешность |
±0,02 мА |
Отказоусточивость |
Программно настраивается на высокий уровень, низкий уровень или удерживание при потере отражения (Loss of Echo) Настраивается программно (NE 43) |
PROFIBUS PA: |
Profile 3.1 |
Функциональные блоки |
2 аналоговых входа (AI) |
FOUNDATION FieldbusTM |
H1 |
Функциональность |
Базовый или LAS |
Версия |
ITK 5.2.0 |
Функциональные блоки |
2 аналоговых входа (AI) |
Характеристики (в соответствии с нормальными условиями, IEC60770-1) |
|
Максимальная погрешность измерений |
5 мм |
Влияние температуры окружающей среды |
<0,003 %/K |
Рабочие условия |
|
Условия в месте установки |
|
Размещение |
Внутри/снаружи |
Условия окружающей среды (корпус) |
|
Температура окружающей среды |
-40...+80 °C |
Категория установки |
I |
Степень загрязнения |
4 |
Характеристики вещества |
|
Диэлектрическая постоянная er |
er > 1,6, в зависимости от рупора и условий эксплуатации |
Температура процесса |
-40...+200 °C (для подключения к процессу с с уплотнительным кольцом FKM) -20...+200 °C (подключение к процессу с уплотнительным кольцом FKM) |
Давление процесса |
До 40 бар изб. давления, в зависимости от подключения к процессу и температуры. См. график Давление/Температура для получения дополни- тельной информации. |
Конструкция |
|
Корпус |
|
Материал |
Алюминий, полиэфирное порошковое покрытие |
Кабельный ввод |
2 х M20x1.5 или 2 х 1/2" NPT |
Степень защиты |
Type 4X/NEMA 4X, Type 6/ NEMA 6, IP67, IP68 |
Вес |
< 3 кг 3,75 мм (1 1/2") резьбовое соединение с 1 1/2" рупорной антенной |
Дисплей (локальный) |
Жидкокристалический дисплей пользователя предоставляет возможность автоматического конфигурирования при помощи «Мастера быстрого запуска», также на дисплее отображаются профили эхо. |
