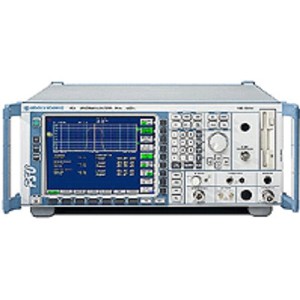

Rohde-Schwarz FSQ анализатор сигналов

Анализатор сигналов R&S®FSQ

Будущие методы передачи в мобильной радиосвязи и смежных областях требуют более широких полос для повышения скорости передачи данных. Даже сегодня в мощных выходных каскадах базовых станций GSM или 3GPP используется несколько несущих. С одной стороны, это снижает затраты и упрощает конструкцию, а с другой, расширяет используемую полосу частот. В обоих случаях для разработки и производства таких устройств требуются полосы анализа, превышающие полосы современных анализаторов спектра, и в то же время динамический диапазон должен удовлетворять самым жесточайшим требованиям.
Прибор R&S®FSQ сочетает в себе параметры и функции превосходного анализатора спектра R&S®FSU, полоса демодуляции и анализа которого была расширена до 120 МГц. В результате, R&S®FSQ идеально подходит для применения в разработке и производстве.


• Диапазон частот: от 20 Гц до 3,6 ГГц, 8 ГГц, 26,5 ГГц или 40 ГГц
• Динамический диапазон высококачественного анализатора спектра
  • Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI): + 25 дБмВт (тип.)
  • Точка компрессии на 1 дБ: +13 дБмВт (тип.)
  • Коэффициент утечки мощности в соседний канал (сигнал 3GPP): 84 дБ с коррекцией шума
• Полоса демодуляции 28 МГц (опционально 120 МГц)
• Память I/Q на 16 млн. отсчетов с возможностью расширения до 705 млн. отсчетов
• Прикладное встроенное ПО для цифровой демодуляции сигналов
  • Bluetooth®
  • GSM/EDGE
  • 3 GPP WCDMA, HSDPA, TD-SCDMA
  • 3GPP, LTE
  • CDMA2000®, 1xEV-DV, 1xEV-DO
  • WLAN 802.11a/b/g/j/n
  • WiMAX 802.16-2004, 802.16e-2005
  • Универсальный векторный анализ сигналов
