Краткие характеристики:
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
Частота |
Частотный диапазон |

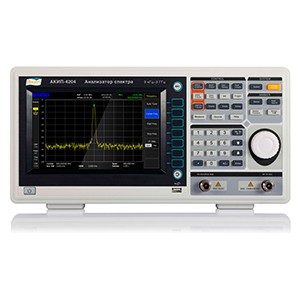

9 кГц…3000 МГц для АКИП-4204; 9 кГц…1500 МГц для АКИП-4204/1; 9 кГц…7500 МГц для АКИП-4204/2; |
Погрешность источника опорной частоты |
±1*10-7 |
|
Полоса обзора |
Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц) |
|
Плотность фазовых шумов |
-95 дБн/Гц (-100 дБн/Гц для АКИП-4204/1), отстройка на 10 кГц -105 дБн/Гц, отстройка на 100 кГц -120 дБн/Гц, отстройка на 1 МГц |
|
Скорость развертки |
10 мс … 3000 с |
|
Полоса пропускания |
Полоса пропускания ПЧ |
1 Гц… 3 МГц (шаг 1-3-10) |
Погрешность установки полосы пропускания ПЧ |
± 5 % |
|
Полоса пропускания видео |
1 Гц…3 МГц (шаг 1-3-10) |
|
Амплитуда |
Диапазон измерений |
Собств. шум .…+10 дБмВт (100 кГц … 2 МГц, предусил. выкл) Собств. шум .…+20 дБмВт (2 МГц … 3 ГГц) |
Макс. входной уровень |
30 дБмВт, постоянное 25 В |
|
Опорный уровень |
-100…30 дБмВт (шаг 1 дБ) |
|
Диапазон смещения опорного уровня (аттенюатор) |
0 дБ … 50 дБ (шаг 10 дБ) |
|
Погрешность измерения |
±1,5 дБ на 100 МГц |
|
Погрешность логарифмич. шкалы дисплея |
≤ 1% (в диапазоне индикации до 100 дБ) |
|
Средний уровень собственных шумов |
Предусилитель выкл: Опорный уровень ≤- 50 дБм -120 дБм: 100 кГц … 10 МГц -130 дБм: 10 МГц … 2,5 ГГц -120 дБм: 2,5 ГГц … 3 ГГц Предусилитель вкл: Опорный уровень ≤- 70 дБм -130 дБм: 100 кГц … 10 МГц -148 дБм: 10 МГц … 2,5 ГГц -140 дБм: 2,5 ГГц … 3 ГГц |
|
КСВ |
< 1.5:1, (10 МГц … 3 ГГц, аттенюатор 10 дБ или 20) |
|
Гармонические искажения второго порядка |
< -70 дБн при входном уровне –40 дБмВт |
|
Интермодуляционные искажения 3-го порядка |
< -70 дБн при входном уровне –30 дБмВт |
|
Входы |
ВЧ вход |
Соединитель N-типа; 50 Ом |
Вход опорной частоты |
Соединитель BNC-типа; 10 МГц; 0…10 дБм |
|
Дополнительные функции
|
Маркер измерения частоты |
Разрешение: 1 Гц Погрешность: ± (измер. х погреш. ист. опорн. частоты + разреш.) |
Измерение мощности |
Соотношение мощностей в смежных каналах; измерение мощнос ти в канале |
