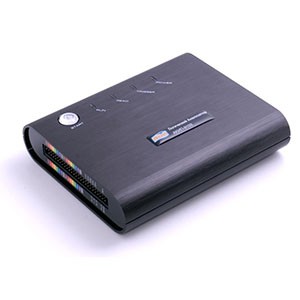

Назначение анализатора АКИП-9101
|
Параметры анализатора |
|
|
Частота дискретизации |
200 МГц |
|
Макс. тактовая частота |
100 МГц |
|
Полоса пропускания |
75 МГц |
|
Количество каналов |
16 |
|
Память |
4 Мбит (256 кбит на кан.) |
|
Уровень порога срабатывания |
-6…+6 В |
|
Погрешность установки порога срабатывания |
100 мВ |
|
Максимальное входное напряжение |
±30 В |
|
Входное сопротивление |
500 кОм/10 пФ |
|
Задержка между каналами |
Не более 1,5 нс |
|
Синхронизация и анализ протоколов |
|
|
Условия синхронизации |
спаду, по шаблону, по окну, по уроню TTL, CMOS, ECL или заданному (-6 В…+6 В), по времени (1-65535 мс), по событию (1-65535), по состоянию (High,Low, Между), по логическим условиям (И, ИЛИ, НЕ), бинарному, десятичному или шестнадцатеричному коду) |
|
Анализ протоколов |
I2C, UART (RS232C, RS485) |
|
Общие данные |
|
|
Напряжение питания |
5 В по USB |
|
Потребляемая мощность |
Не более 2 Вт |
|
Габаритные размеры |
102х39х137 мм |
|
Масса |
0.35 кг |
