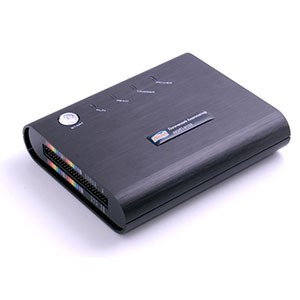

АКИП-9103/1 логический анализатор на базе ПК (USB)

особенности

Цена по запросу

Добавить к заказу

Заказать в один клик

Артикул АКИП-9103/1
Доставка по всей России
Под заказ

Особенности

Назначение анализатора АКИП-9103/1

АКИП-9101, АКИП-9102, АКИП-9103, АКИП-9103/1 – новые логические анализаторы, сочетающие в себе портативность с функциональностью стационарных лабораторных приборов. При максимальной частоте дискретизации до 200 МГц они позволяют анализировать логические уровни одновременно по 32 (16) каналам.

Работает в комплексе со стационарным либо портативным компьютером посредством подключения по шине USB.

Анализаторы отличает сбалансированная функциональность и высокие технические характеристики, оптимальное соотношение цена/возможности. Ультракомпактный, высокоскоростной логический анализатор – теперь доступен каждому специалисту в области электроники, инженеру разработчику АЦП или «продвинутому» радиолюбителю.

Мощное и исчерпывающее ПО, прилагаемое к прибору, обеспечивает интуитивно понятную среду управления и удобство измерений широкого спектра характеристик. Установка условий запуска, захвата данных и управление настройками вполне доступны для уровня обычного пользователя ПК. Данные измерений и анализа отображаются на внешнем мониторе, могут сохраняться и печататься в различных удобных форматах.

Приступить к работе можно почти немедленно, сразу после установки программного обеспечения при первом подключении к ПК. В случае тестирования устройства также управляемого компьютером, второй ПК для выполнения программы логического анализатора не требуется. Совместная работа обеспечивается запуском ПО анализатора и тестируемого устройства в разных окнах.

В комплекте поставки все необходимые аксессуары и принадлежности для подключения к ПК, проведения измерений, анализа данных и документирования.

Особенности анализатора АКИП-9103/1

32 канала

Частота дискретизации до 200 МГц

Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus, и смешанных сигналов с тактовой частотой до 100 МГц

Возможно расширение набора протоколов декодирования (опция)

Память на канал до 2 Мбит на канал, захват гличей от 5нс

Расширенная синхронизация, анализ: по шине, логический, статистический

Коэффициент сжатия до 255:1

Передача данных по интерфейсу USB 2.0 на управляющий компьютер

Не требует внешнего питания (питание от USB)

Параметры анализатора
Частота дискретизации	до 200 МГц
Внеш. тактовая частота	100 МГц
Количество каналов	32
Память	64 Мбит (2 Мбит на кан.)
Порог срабатывания	-6…+6 В
Погрешность установки порога срабатывания	100 мВ
Максимальное входное напряжение	±30 В
Входное сопротивление	500 кОм/10 пФ
Задержка между каналами	Не более 1,5 нс
Синхронизация и анализ протоколов
Условия синхронизации	по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону
Пороговый уровень	TTL, CMOS, ECL или заданный (-6 В…+6 В)
Макс. частота сигнала порогового уровня	75 МГц
Задержка	по времени, по отсчетам (1-65535), по странице (1 - 8192)
Анализ протоколов	I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus
Общие данные
Напряжение питания	5 В по USB
Потребляемая мощность	Не более 2 Вт
Габаритные размеры	130 × 100 × 30 мм
Масса	0,175 кг
