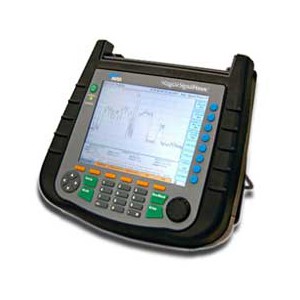

SH-362S Анализатор спектра (100 КГц - 3.6 ГГц)и двухпортовый анализатор цепей
Анализатор спектра SignalHawk - флагман линейки измерительного оборудования компании Bird. Выпущенный в 2007 году, и по техническим характеристикам значительно опереждающий конкурентов, SignalHawk сочетает в себе все требования к современному измерительному прибору. Анализатор выполнен в надежном, противоударном, влагозащищенном корпусе в соответствии со специальными стандартами MIL-PRF-28800F Class 2 Drop & Drip Test, функционирует в широком диапазоне частот от 100 кГц до 3,5 ГГц, построен на платформе Windows mobile, позволяет сохранить до 90 000 спектрограмм на внешнем USB носителеле, и долгий, до 6 часов режим работы от аккумулятора. Также неоспоримым достоинством SignalHawk является большой высококонтрастный дисплей - 8,5".
Кроме стандартных функций анализа спектра, SignalHawk может комплектоваться одним или двумя портами анализатора цепей, а также способен работать в режиме измерения мощности (при подключении датчика измерения мощности 5012).
Технические характеристики:
- Чувствительность прибора: -135 dBm
- Большой, четкий цветной дисплей 8,5"
- Удобное меню и возможность загрузки конфигурации одной кнопкой
- Срок автономной работы от аккумулятора - 5.5 часов без подзарядки
- Удароустойчивый корпус создан для работы в полевых условиях
- Возможность хранения до 90 000 трасс на внешнем USB накопителе
Поддержка всех мировых стандартов:
Cellular, PCS, DCS, 2 G, 3 G, CDMA, cdmaOne, CDMA 2000, 1x, 1x EV-DO, GSM, GPRS, EDGE, UMTS, HSDPA, W-CDMA, TDMA, AMPS as well as 802.11, Bluetooth, Broadcast, Emergency, Fire, GPS, HDTV, IBOC, Microwave, NPSPAC, Paging, Police, Private, Project 25, Public Safety, Tactical Military, Telematics, Tetra, Trunking, Utilities, WLAN and WLL.
Анализатор Спектра:
- Анализ радиочастотного спектра
- Измерение сигнала интерференции
- Позволяет самостоятельно задавать параметры, такие как частота, амплитуда
- Графическое отображение зависимости амплитуды сигнала от частоты с сохранением трасс
Анализатор Цепей:
- Анализ КСВ
- Анализ возвратных потерь
- Измерение параметров Антенно-Фидерного тракта
- Измерение расстояния до обрыва в кабеле
- Тестирование параметров передатчиков
- Измерение сигнала интерференции (WaterFall)
- Встроенный сепаратор питания (Bias-Tee)
Измеритель Мощности:
- Прямая и отраженная мощность
- Пиковая мощность
- Коэффициент амплитуды (ПИК-фактор)
- Средняя мощность пакетного или импульсного сигнала
Измерение мощности в терминальном режиме:
- Прямая и отраженная мощность
- Пиковая мощность
- Коэффициент амплитуды (ПИК-фактор)
- Средняя мощность пакетного или импульсного сигнала
- Измерение мощности в терминальном режиме
SignalHawk может использоваться с выносными измерительными сенсорами 5012, 5010B, 5011 and 5011-EF. Эти сенсоры обеспечивают ± 5% (± 0.2 dB) точность прямого усреднения мощности. Другие измерения: отраженная мощность, возвратные потери, КСВ, пиковая мощность, коэффициент амплитуды (пик-фактор), средняя мощность пакетного или импульсного сигнала, CCDF.Все эти параметры измеряются при анализе импульсного сигнала на сетях сотовых операторов, WIMAX, 3G и др. где загрузка канала меняется во времени.
Спецификации:
- Анализ спектра Частотный диапазон 100 kHz - 3.6 GHz
- Разрешающая способность по частоте 1 Hz
- Ошибка установки требуемой частоты ± 1 ppm
- Уход частоты ± 1 ppm / year
- Температурная нестабильность ± 1 ppm / °C
- Чистота спектра -85 dBc @ 30 kHz
- Период свипирования 2 s, full span; 1 ms, zero span
- Полоса разрешения 100 Hz to 1 MHz RBW
- Видео полоса 10 Hz to 300 kHz VBW
- Точность по амплитуде ± 1.0 dB typ, ± 1.5 dB max
- Динамический диапазон 66 dB, intermod-free
- Уровень собственных шумов -135 dBm DANL
- Аттенюатор 0, 10, 20, or 30 dB; internal
- Предусилитель +24 dB gain, internal
-
- Анализ антенно-фидерного тракта Частотный диапазон 325 MHz to 3,6 GHz
- Разрешение по частоте 10 kHz
- Максимальный вxодной сигнал +13 dBm
- Выходной сигнал -40 - +10 dBm, шаг 1 dBm
- Интерференционная устойчивость +13 dBm
- Направленность -42 dBm
- Анализатор цепей Измерение КСВ, возвратных потерь, расстояния до обрыва
Общие:
- Дисплей 8.4", SVGA, 800 x 600 pixels
- Измеритель мощности Внешний сенсор, Опция
- Win CE приложения Word, Excel, PPT, PDF, Image
- Период работы без подзарядки 5.5 часов
- RF вход, N(F) +20 dBm (100 mW) max
- USB поддержка USB память и аксессуары
- Размер 11.5" x 10.5" x 3.8"
- Вес 3.5 кг. с батареей
Особенности измеряемых параметров:
- Анализ спектра в диапазоне: 100 kHz - 3.6 GHz
- Анализ спектра
- Векторный анализатор (только 361S/362S)
- Анализ КСВ (только 361S/362S)
- Анализ возвратных потерь (только 361S/362S)
- Измерение дистанции до обрыва DTF (только 361S/362S)
- Тестирование параметров передатчиков (только 362S)
- Трекинг генератор (только 362S)
- Тестирование Переданного/принятого сигналов
- Тестирование интерференции сигнала
- Построение зависимости Амплитуды от
- Полоса занимаемых сигналом частот
- Мощность канала
- Измерение суммарной мощности в канале
- Проникновение мощности в соседний канал
- напряженность ЭМП
- Измерение напряженности поля принятого сигнала
- Частотомер
- Отображение частоты с мощностью +/- 1 Hz
- Демодуляция сигналов
- Демодуляция сигналов AM/FM диапазона
- Возможность прослушивания канала через динамик или наушники
- Опция измерения мощности
- Отображение параметров мощности
- Provides Data Logging Capabilities
- Работа с внешними сенсорами: Модель 5012, 5010B и 5011
- Модель 5012: Широкополосный измерительный сенсор
- 350 MHz - 4 GHz
- 150 mW - 150 W, 400 W пиковая
- Прямая и отраженная мощность
- Model 5010B: Направленный измерительный сенсор
- 450 kHz - 2.7 GHz
- 100 mW - 10 kW
- Model 5011: Терминальный измерительный сенсор
- 40 MHz - 4 GHz
- 10 ?W -10 mW
- 50 W Аттенюатор
