Диапазон частот от 9 кГц до 3 или 6 ГГц
Полоса разрешения по частоте от 10 Гц до 3 МГц
Высокая чувствительность (менее –141 дБмВт (1 Гц), менее –161 дБмВт (1 Гц) с дополнительным предусилителем)
Высокий уровень точки пересечения по интермодуляционным составляющим третьего порядка (более 10 дБмВт, тип. 15 дБмВт)
Высокая точность измерений (погрешность менее 1 дБ)
Встроенный следящий генератор (в модели .13/.16)
Сохранение результатов измерений на USB-носитель
Интерфейсы LAN и USB для дистанционного управления прибором и передачи измерительных данных
ПО R&S®FSCView, облегчающее документирование результатов измерений
Компактность
Пониженное энергопотребление (12 Вт)
Краткое описание

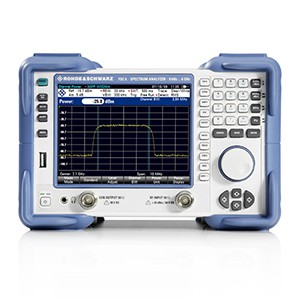

Анализатор R&S®FSC – это компактный, экономичный прибор, обладающий всеми необходимыми возможностями профессионального анализатора спектра от компании Rohde & Schwarz. Диапазон применения прибора очень широк – от простых задач на стадии разработки до серьезного использования на стадии производства, кроме того, анализатор может с успехом применяться для обучения специалистов-радиотехников. Данный прибор будет идеальным выбором и при проведении работ по техническому обслуживанию или ремонту. Анализатор R&S®FSC отличается широчайшим выбором функций, упрощающих и ускоряющих разработку и испытание радиотехнических устройств. Неплохие радиотехнические характеристики и высокая точность измерений гарантируют получение надежных и воспроизводимых результатов.
Доступны четыре модели анализатора спектра R&S®FSC в диапазоне частот от 9 кГц до 3 или 6 ГГц. Для каждого из частотных диапазонов существуют отдельные модели со следящим генератором. На каждую из моделей прибора может быть установлен дополнительный предусилитель (опция), который увеличивает чувствительность при измерении слабых сигналов. За счет компактной конструкции анализатор R&S®FSC занимает минимальное рабочее пространство. При установке прибора в стойку в один 19” отсек может поместиться два стоящих рядом друг с другом анализатора R&S®FSC или «связка» из анализатора R&S®FSC и генератора сигналов R&S®SMC.
Технические характеристики
|
R&S®FSC3 |
R&S®FSC6 |
||
|
Диапазон частот |
от 9 кГц до 3 ГГц |
от 9 кГц до 6 ГГц |
|
|
Полоса разрешения |
от 10 Гц до 3 МГц |
от 10 Гц до 3 МГц |
|
|
Средний уровень собственных шумов (DANL) |
без предусилителя, полоса разрешения 1 Гц |
||
|
от 10 МГц … 2 ГГц |
< –141 дБмВт, |
< –141 дБмВт, |
|
|
от 2 ГГц до 3 ГГц |
< –138 дБмВт, тип. –143 дБмВт |
< –138 дБмВт, |
|
|
от 3 ГГц до 3,6 ГГц |
– |
< –138 дБмВт, |
|
|
от 3,6 ГГц до 5 ГГц |
– |
< –142 дБмВт, |
|
|
от 5 ГГц до 6 ГГц |
– |
< –140 дБмВт, |
|
|
с опцией предусилителя R&S®FSC-B22, полоса разрешения 1 Гц |
|||
|
от 10 МГц до 1 ГГц |
< –161 дБмВт, |
< –161 дБмВт, |
|
|
от 1 ГГц до 2 ГГц |
< –159 дБмВт, тип. –163 дБмВт |
< –159 дБмВт, тип. –163 дБмВт |
|
|
от 2 ГГц до 3 ГГц |
< –155 дБмВт, |
< –155 дБмВт, |
|
|
от 3 ГГц до 5 ГГц |
– |
< –155 дБмВт, тип. –159 дБмВт |
|
|
от 5 ГГц до 6 ГГц |
– |
< –151 дБмВт, тип. –155 дБмВт |
|
|
Точка IP3 |
на частоте 1 ГГц |
тип. 15 дБмВт |
|
|
Фазовый шум |
на частоте 500 МГц |
||
|
отстройка 30 кГц |
< –95 дБн (1 Гц) |
||
|
отстройка 100 кГц |
< –100 дБн (1 Гц) |
||
|
отстройка 1 МГц |
< –120 дБн (1 Гц) |
||
|
Детекторы |
отсчетов, максимально/минимально-пиковый, автопиковый, среднеквадратический |
||
|
Погрешность измерения уровня |
10 МГц < f ≤ 3,6 ГГц |
< 1 дБ, тип. 0,5 дБ |
< 1 дБ, тип. 0,5 дБ |
|
3 ГГц < f < 3,6 ГГц |
< 1 дБ, тип. 0,5 дБ |
||
|
3,6 ГГц < f ≤ 6 ГГц |
< 1,5 дБ, тип. 1 дБ |
||
|
Следящий генератор (модель .13/.16) |
|||
|
Диапазон частот |
от 100 кГц до 3 ГГц |
от 100 кГц до 6 ГГц |
|
|
Выходная мощность |
0 дБмВт (номинал) |
0 дБмВт (номинал) |
|
|
Динамический диапазон |
100 кГц < f < 300 кГц |
> 60 дБ, тип. 80 дБ |
> 60 дБ, тип. 80 дБ |
|
300 кГц < f < 3 ГГц |
> 70 дБ, тип. 90 dB |
> 70 дБ, тип. 90 дБ |
|
|
3 ГГц < f < 6 ГГц |
– |
> 70 дБ, тип. 90 дБ |
|
|
Дисплей |
5,7″ (14,5 мм) цветной ЖК-дисплей с VGA-разрешением |
||
|
Габариты |
(Ш x В x Г) |
233 мм × 158 мм × 350 мм |
|
|
Масса |
4,5 кг |
||
