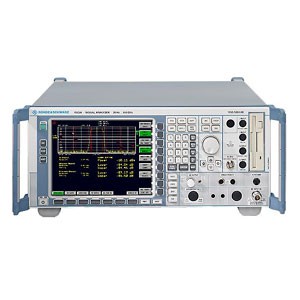

Назначение анализатора сигналов FSQ:
Анализатор сигналов R&S- FSQ сочетает в себе два прибора. Он позволяет выполнять анализ сигналов с полосой демодуляции до 120 МГц с динамическим диапазоном высококачественного анализатора спектра. Прикладное программное обеспечение WiMAX R&S-FSQ-K92/-K93 расширяет функции анализатора R&S®FSQ, добавляя возможность измерения спектра и модуляции сигналов в соответствии со стандартами IEEE 802.16-2004 и IEEE 802.16e-2005. Опция R&S-FSQ-K93 включает все функции опции R&S-FSQ-K92. Численное и графическое представление результатов одинаковы для обоих опций. Но кроме этого R&S-FSQ-K93 поддерживает стандарт IEEE 802.16e-2005 для сигналов мобильного WiMAX и, следовательно, расширяет возможности опции R&S-FSQ-K92 до измерения сигналов OFDMA.
Особенности анализатора сигналов FSQ:
Функции анализатора сигналов FSQ:
Диапазон частот:
FSQ3 | FSQ8 | FSQ26 | FSQ40 |
От 20 Гц до 3,6 ГГц | От 20 Гц до 8 ГГц | От 20 Гц до 26,5 ГГц | От 20 Гц до 40 ГГц |
Технические характеристики
Радиочастотные параметры | |
Отображаемый средний уровень шумов (ном.) | <−152 дБм (10 Гц) с предусилителем |
Фазовый шум SSB (ном.) | −123 dBc/Гц при отстройке 10 кГц, частота несущей 640 МГц |
Фазовый шум (ном.) | −160 dBc/Гц при отстройке 10 кГц, частота несущей 640 МГц |
Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI) | +25 дБм (ном.) |
Точка сжатия на 1 дБ | 13 дБм (ном.) |
Динамический диапазон при измерении коэффициента утечки мощности в соседний канал сигнала 3GPP | 77 дБ / 84 дБ с коррекцией шума |
Динамический диапазон при измерении коэффициента утечки мощности в соседний канал для сигнала с четырьмя несущими | 77 дБ с коррекцией шума |
Точность | |
Общая погрешность уровня | 0,3 дБ на частотах до 3,6 ГГц |
Нелинейность | < 0,1 дБ до уровня −70 дБ |
Преобразователь IQ с понижением частоты | |
Оцифровка ПЧ | 14 бит 81,6 МГц (ПЧ 20,4 МГц) |
Оцифровка ПЧ | 326,4 МГц (опция FSQ-B72) |
Ширина полосы IQ (ВЧ) | 28 МГц (с опцией FSQ-B72 до 120 МГц) |
Динамический диапазон | > 80 дБ |
Память IQ | На 2×16 106 выборок; вывод данных через GPIB или LAN |
Частота дискретизации | Устанавливается непрерывно в диапазоне от 10 кГц до 81,6 МГц; например, 20 МГц для IEEE802.11a |
Скорость | |
Время свипирования в частотной области | 2,5 мс |
Время свипирования во временной области | 1 мкс |
До 70 измерений в секунду (включая передачу кривой через GPIB) | |
До 80 измерений в секунду в ручном режиме (обновление экрана) |
Информация для заказа:
FSQ3 анализатор сигналов от 20 Гц до 3,6 ГГц |
FSQ8 анализатор сигналов от 20 Гц до 8 ГГц |
FSQ26 анализатор сигналов от 20 Гц до 26,5 ГГц |
FSQ40 анализатор сигналов от 20 Гц до 40 ГГц |
