Семейство HMS
|
Модель |
Частотный диапазон |
Трекинг-генератор |
Полосы разрешения по уровню -6дБ |
|
HMS1000E |
100кГц … 1,6ГГц |
Нет |
Нет |
|
HMS1000 |
100кГц … 1,6ГГц |
Нет |
200Гц,9кГц, 120кГц, 1МГц |
|
HMS1010 |
100кГц … 1,6ГГц |
Да |
200Гц,9кГц, 120кГц, 1МГц |
|
HMS3000 |
100кГц … 3ГГц |
Нет |
200Гц,9кГц, 120кГц, 1МГц |
|
HMS3010 |
100кГц … 3ГГц |
Да |
200Гц,9кГц, 120кГц, 1МГц |
Назначение средства измерений
Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 предназначены для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов и стационарных шумов, и применяются для разработки, настройки, обслуживания различных радиотехнических устройств, а также в учебных целях.
Описание средства измерений

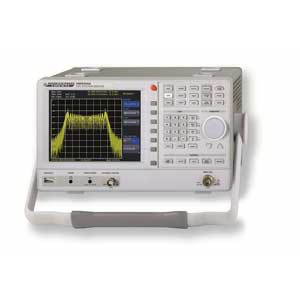

Принцип работы анализаторов спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 работают под управлением встроенного микропроцессора и закрытого от пользователя программного обеспечения. Приборы обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудно-частотных характеристик четырехполюсников. Полученные на приборах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Конструктивно анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.
Метрологические и технические характеристики
|
Наименование характеристик |
Значения характеристик |
|||||
|
Диапазон частот: |
от 100 кГц до 1,6 ГГц |
|||||
|
Номинальное значение частоты опорного генератора |
10 MГц |
|||||
|
Пределы допускаемой относительной погрешности частоты опорного генератора |
±2×10-6 |
|||||
|
Диапазон полос обзора |
0 Гц; от 100 Гц до полного диапазона частот |
|||||
|
Уровень фазовых шумов на частоте 0,5 ГГц относительно уровня несущей, приведенный к полосе 1 Гц, при отстройке от несущей, не более |
30 кГц |
минус 85 дБ |
||||
|
Диапазон перестройки фильтров полосы пропускания ПЧ по уровню минус 3 дБ, RBW |
от 100 Гц до 1 МГц (с шагом 1-3), |
|||||
|
Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW: |
от 100 Гц до 300 кГц |
± 5 % |
||||
|
Диапазон перестройки полос видеофильтра |
от 10 Гц до 1 МГц (с шагом 1-3) |
|||||
|
Диапазон измеряемых уровней |
от среднего уровня шумов |
|||||
|
Пределы допускаемой абсолютной погрешности измерения уровня минус 10 дБ относительно 1 мВт |
± 1,5 дБ |
|||||
|
Средний уровень собственных шумов при RBW 100 Гц (10 кГц для HMS1000E) в диапазоне частот свыше 10 МГц, дБ относительно 1 мВт, не более: - с включенным предусилителем (опция HO3011) |
минус 115 дБ |
|||||
|
Интермодуляционные искажения 3-го порядка относительно уровня несущей при уровне сигналов на смесителе минус 20 дБ относительно 1 мВт, не более |
минус 60 дБ |
|||||
|
Гармонические искажения 2-го порядка относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт, не более |
минус 60 дБ |
|||||
|
Уровень зеркальных каналов, промежуточных частот и комбинационных помех относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт в диапазоне частот, не более |
от 10 МГц до 2 ГГц |
минус 70 дБ |
||||
|
Уровень остаточных паразитных сигналов относительно 1 мВт, не более |
вход заглушен, частота не менее |
минус 80 дБ |
||||
|
Входное сопротивление анализатора |
50 Ом |
|||||
|
КСВН входа в диапазоне частот от 10 МГц, не более |
1,5 |
|||||
|
Разъем СВЧ входа |
N-тип «розетка» |
|||||
|
Характеристики следящего генератора для HMS1010, HMS3010 |
||||||
|
Диапазон частот сигнала |
HMS1010 |
от 5 МГц до 1,6 ГГц |
||||
|
HMS3010 |
от 5 МГц до 3 ГГц |
|||||
|
Диапазон установки выходного уровня относительно 1 мВт |
от минус 20 дБ до 0 дБ |
|||||
|
Разъем СВЧ выхода |
N-тип «розетка» |
|||||
|
Рабочие условия эксплуатации |
(от +5 до +40) °С |
|
Условия хранения и транспортирования: |
(от минус 20 до +70) °С |
|
Масса, не более |
3,6 кг |
|
Габаритные размеры (ширина´высота´глубина) |
285 мм ´ 175 мм ´ 220 мм |
|
Питание от сети переменного тока |
(от 100 до 240) В; (от 50 до 60) Гц |
|
Потребляемая мощность |
40 Вт |
|
Время прогрева |
30 мин |
