Свойства
Широкий диапазон применений для всех типов аудиоизмерений

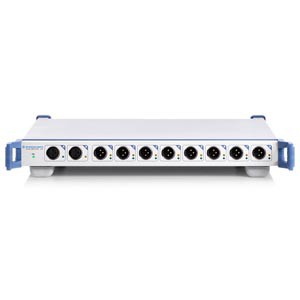

Системы объемного звучания для домашнего использования, многоканальные микшерные пульты в студиях звукозаписи, многоканальные усилители и одновременная подстройка нескольких тестируемых устройств на производстве – это лишь некоторые примеры применений аудиокоммутатора R&S®UPZ. Поскольку коммутатор представляет из себя дополнительный блок аудиоанализатора R&S®UPV, то им можно напрямую управлять с помощью графического пользовательского интерфейса анализатора R&S®UPZ. Дистанционное управление, например, в условиях производства, также может осуществляться посредством аудиоанализатора R&S®UPV.
У пользователей также есть возможность управления аудиокоммутатором R&S®UPZ непосредственно из ПК через интерфейс RS-232-C.
Модели с входами/выходами
В аудиокоммутаторе R&S®UPZ, как и в аудиоанализаторе R&S®UPV, имеются XLR-разъемы. Поскольку между штыревым и гнездовым разъемами в системе XLR существует определенное различие, коммутатор R&S®UPZ изготавливается в виде модели с входами или выходами.
Обе модели оснащены двумя каналами коммутации, что обеспечивает одновременную работу с двумя генераторами или измерительными каналами анализатора R&S®UPV.
Существует возможность формирования каскада из 16 коммутаторов с входами и 16 коммутаторов с выходами, обеспечивающая переключение до 128 входных и выходных каналов.
Варианты применения для тестирования многоканальных усилителей
Стандартным применением аудиокоммутатора является спаренное или отдельное переключение испытуемых устройств или измерительных каналов. В каждом случае к назначенному каналу подсоединяется один сигнальный тракт.
Особенностью устройства является возможность измерения перекрестных помех отдельных каналов для многоканальных усилителей, где требуется сугубо критическое измерение. Затем сигнал, объединенный в отдельный канал, измеряется при одновременной подаче сигнала воздействия на все остальные каналы усилителя. В этом варианте применения модели коммутатора с выходами пользователи могут переключить сигнальный тракт B на все каналы параллельно, в то время как сигнальный тракт A можно переключить на любой из выбираемых каналов.
Технические характеристики
|
Электрические характеристики |
|||
|
Амплитуда сигнала 1) |
|
30 В (эфф.)/2 A (42 В (пик.)) |
|
|
Перекрестные помехи (симметричная нагрузка 600 Ом) 2) |
20 кГц |
тип. –140 дБ |
|
|
|
100 кГц |
тип. –126 дБ |
|
|
Последовательное сопротивление |
на сигнальный вывод |
тип. <0,3 Ом |
|
|
Шунтирующая емкость |
каждого сигнального вывода отн. "земли" |
тип. <90 пФ |
|
|
Общие характеристики |
|||
|
Диапазон рабочих температур |
согласно EN 60068-2-1/-2-2 |
от 0°C до +50°C |
|
|
Диапазон температур хранения |
|
от –40°C до +70°C |
|
|
Влажность |
согласно EN 60068-2-78 |
относительная влажность 95% при температуре +40°C, |
|
|
Электромагнитная совместимость |
согласно директиве 2004/108/EC |
|
|
|
|
Радиопомехи |
|
EN 55011 |
|
|
Помехоустойчивость |
|
EN 61326 |
|
Стандарты безопасности |
|
EN 61010-1, IEC 61010-1, UL 61010-1, CAN/CSA C 22.2, No. 1010, 1-92 |
|
|
Отметка об испытаниях |
|
VDE-GS, cCSAus |
|
|
Источник питания |
|
от 100 до 120 В перем. тока ±10% |
|
|
Потребляемая мощность |
коммутатор с входами |
тип. 5 В∙А, макс. 10 В∙А |
|
|
|
коммутатор с выходами |
тип. 5 В∙А, макс. 15 В∙А |
|
|
|
коммутатор с выходами, активны все каналы |
тип. 12 В∙А, макс. 15 В∙А |
|
|
Дистанционное управление |
|
через интерфейс RS-232-C |
|
|
Габариты |
Ш x В x Г |
427 мм x 43 мм x 350 мм, 1 HU |
|
|
Масса |
|
3,7 кг |
|
1) Для макс. времени переключения: макс. 5 Вт или 0,2 A.
2) Между любыми двумя каналами на 600 Ом.
