П6-33 антенна измерительная в комплекте с измерительными приемниками и источниками СВЧ сигналов обеспечивает измерение напряженности электромагнитного поля, создание линейно поляризованного поля заданной напряженности, измерение коэффициента усиления и эффективной площади испытуемых антенн и проведение других антенных измерений.
Антенны измерительные П6-33 можно эксплуатировать в лабораторных, заводских и полевых условиях.
Технические характеристики П6-33:
Диапазон частот - от 0,1 ГГц до 1 ГГц.
Эффективная площадь - более 350 см2.
Погрешность эффективной площади - 25%.
КСВН - не более 1,8.
Уровень поля поперечной поляризации - не более 20 дБ.
Уровень боковых лепестков - не более 4 дБ.
ВЧ тракт - 50 Ом.
КстU П6-33 - 1,8.
Габаритные размеры:
- антенна в рабочем развернутом состоянии - 5000×5000×3500 мм;
- ящик с рамой, шунтами и механизмом ориентации - 1092×1060×376 мм;
- ящик с треногой и механизмом управления - 1366×522×300 мм.
Масса:
- ящик с рамой, шунтами и механизмом ориентации - 60 кг;
- ящик с треногой и механизмом управления - 47 кг.
Условия эксплуатации:
Температура окружающего воздуха - от +30º С до +50º С.
Относительная влажность при температуре +35º С - 98%.

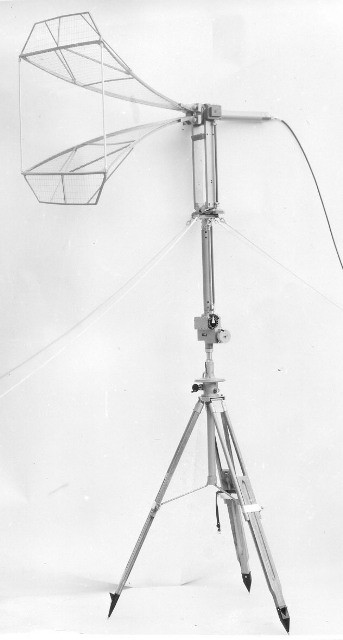

Конструктивно антенна П6-33 состоит из трансформатора, рам и шунтов. Корпус трансформатора сделан из текстолитовой трубы. Внутри антенны размещены входной коаксиал и полосковая линия из посеребренных латунных лент, закрепленных во фторопласте. Рамы антенны выполнены из медной посеребренной проволочной сетки, закрепленной в алюминиевых уголках. Индуктивные шунты (латунные трубки) крепятся к рамам антенны П6-33накидными гайками. Рамы соединяются с полосковой линией трансформатора пружинным контактным устройством.
