Описание товара

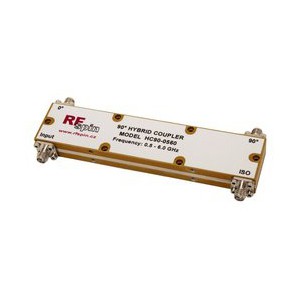

Гибридные ответвители 90° (HC90-0560, HC90-1720, HC90-4040) RF spin.
Характеристики:
Модель HC90-0560 HC90-1720 HC90-4040
Диапазон частот 0.5 – 40 ГГц
КСВН макс. 1.2-1.5
Импеданс 50 Ом
Тип соединителя 4 × SMAfemale / 4 × Kfemale
Баланс амплитуд (макс) 1 дБ - 1.2 дБ
Баланс фазы (макс) ± 5 град. - ± 10 град.
Изоляция (мин) 16 дБ - 20 дБ
Вносимые потери (макс) 1.2 дБ - 2.4 дБ
Конструкция Полосковая линия
Подробное описание и технические характеристики
Гибридные ответвители 90° (HC90-0560, HC90-1720, HC90-4040) RF spin
90° Гибридные ответвители модели HC90-0560, HC90-1720, HC90-4040
Характеристики |
|
||
Модель |
HC90-0560 |
HC90-1720 |
HC90-4040 |
Диапазон частот |
0.5 – 6.0 ГГц |
1.7 – 20 ГГц |
4 – 40 ГГц |
КСВН макс. |
1.2 |
1.4 |
1.5 |
Импеданс |
50 Ом |
50 Ом |
50 Ом |
Тип соединителя |
4 × SMAfemale |
4 × SMAfemale |
4 × Kfemale |
Баланс амплитуд (макс) |
1 дБ |
1 дБ |
1.2 дБ |
Баланс фазы (макс) |
± 5 град. |
± 5 град. |
± 10 град. |
Изоляция (мин) |
20 дБ |
17 дБ |
16 дБ |
Вносимые потери (макс) |
1.2 дБ |
1.3 дБ |
2.4 дБ |
Конструкция |
Полосковая линия |
Полосковая линия |
Полосковая линия |
Размеры(ДхШхВ) |
130×48×13 мм |
76×39×9 мм |
44×36×11 мм |
