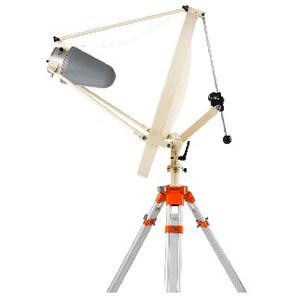

Rohde-Schwarz AC008 антенна

Параметр

Значение

Частотный диапазон

от 0,85 до 26,5 ГГц

Диапазон установки угла

            по азимуту

360°

            по углу места

от -6° до +44°

Поляризация

            облучатель R&S^®HL024A1

два ортогональных поляризационных канала(модель .02)

            облучатель R&S^®HL050

линейная (модель .05)

            облучатель R&S^®HL024S2

линейная или круговая (модель .04)

Коэффициент усиления

от 15 до 40 дБ (см. рис. 3)

Ширина диаграммы направленности на уровне 0,5

от 20° до 1,5° (см. рис. 3)

Входное сопротивление

50 Ом

КСВН

£2,5

Входной разъем

SMA (мама)

Размеры

            диаметр отражателя

0,9 м

            толщина

0,4 м (сложена для транспортировки)

            масса

12 кг (без треноги)

Средняя наработка на отказ

более 500 000 ч

Диапазон рабочих температур

от -30 до +50°С
