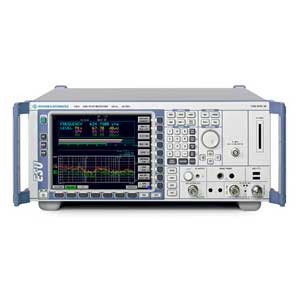

Rohde-Schwarz ESU тестовый приемник электромагнитных помех

 R&S®ESU является измерительным приемником электромагнитных помех высшего класса для проведения измерений в полном соответствии со стандартом CISPR 16-1-1. R&S®ESU удовлетворяет всем требованиям гражданских и военных стандартов на измерения электромагнитных помех. Прибор существует в трех исполнениях с диапазонами частот от 20 Гц до 8 ГГЦ, 26,5 ГГц и 40 ГГц.

Тестовый приемник электромагнитных помех


• Полное соответствие стандарту CISPR 16-1-1
• Анализ во временной области, например, для измерения кратковременных помех
• Превосходные характеристики тракта радиочастоты
• Режим приема с параллельным анализом промежуточной частоты в реальном масштабе времени
• Встроенный преселектор с широкими возможностями (может быть отключен в режиме анализа)
• Встроенный предварительный усилитель 20 дБ до 3,6 ГГц (штатно)
• Широкий выбор детекторов, включая CISRP-AV и CISRP-RMS
• Полосы измерений, соответствующие CISRP и MIL-STD
• Задаваемые пользователем таблицы сканирования (до 10 поддиапазонов)
• Частотное сканирование с параллельным использованием до 3 детекторов (до 2 миллионов тестовых точек за проход)
• Второй ВЧ вход (макс. частота 1 ГГц с защитой от перегрузок)
• Измерения во временной области (до 2 миллионов тестовых точек, время измерения ≥ 10 мкс на точку)
• Полностью и частично автоматические измерения (предварительные измерения, уменьшение объема данных, окончательные измерения)

Анализатор спектра


• Максимальный динамический диапазон и минимальные фазовые шумы
• Очень низкая погрешность измерении
• Время свипирования
  - для полосы > 10 Гц от 2,5 мс до 16 000 с
  - для нулевой полосы от 1 мкс до 16 000 с
• Разрешение по частоте от 10 Гц до 10 МГц с шагом 1/2/3/5
• FFT, RRC и канальные фильтры
• Универсальные и разнообразные средства для лабораторных применении

Широкие функциональные возможности


• Поправочные коэффициенты (потери в кабелях, антенных преобразованиях) автоматически учитываются и задаются пользователем
• Сохранение установок и результатов испытаний на встроенном жестком диске или через локальную сеть или интерфейс USB (на передней и задней панели)
• Современный процессор (Celeron M, ОС Windows XP Embedded) и передача данных по сети (GPIB, LAN, USB), функция удаленного рабочего стола
• Дистанционное управление через GPIB или локальную сеть
• Драйверы для LabView, LabWindows/CVI, инструмента автоматического конфигурирования VXI
• Компактная конструкция (масса приблизительно 16 кг)

Особенности

Измерение электромагнитных помех является сложной задачей и требует не только значительных технических усилий, но и значительного времени. Сканирование во временной области, которое семейство R&S®ESU впервые предлагает как коммерческое решение, является новым методом для обзорных измерений, основанным на FFT (быстром преобразовании Фурье). Тестовый приемник выполняет экстремально быстрые измерения во временной области в следующих друг за другом частотных интервалах, что существенно снижает время измерений. Сканирование во временной области доступно с опцией R&S®ESU-K53.

Документирование результатов
Семейство R&S®ESU обладает удобным генератором отчетов с редактируемыми шаблонами. После завершения формирования отчета его можно просмотреть, распечатать и сохранить в файле в форматах PDF, HTML, RTF на встроенном жестком диске, флэш-карте (опция) или через USB. Кроме того, изображение экрана может быть сохранено в графических форматах BMF, WMF, EMF.

Легкость детального исследования электромагнитных помех
Режим ручных измерений остается наиболее эффективным способом идентификации, локализации и выделения источников электромагнитных излучений. Для удобства измерений R&S®ESU обладает большим контрастным цветным дисплеем с высоким разрешением, который представляет всю необходимую информацию одновременно. Помимо отображения результатов на выходе детекторов в численном виде они одновременно отображаются аналоговыми линейчатыми диаграммами. Таким образом, имеется возможность наблюдать непосредственный эффект от различных манипуляций с прибором во время тестирования. В нижней части экрана показан или полный спектр с опорными линиями, или спектр около установленной частоты.
