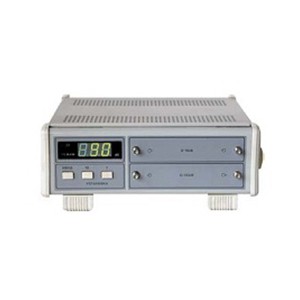

НАЗНАЧЕНИЕ
Предназначен для регулировки уровня сигна- лов. Может использоваться как самостоятельный прибор и в составе АИС при управлении через по- следовательный интерфейс RS 232C.
Состоит из двух ступенчатых аттенюаторов с диапазоном ослаблений 0-15 дБ с шагом перестрой- ки 1 дБ и 0-110 дБ с шагом перестройки 10 дБ.
Аттенюаторы могут быть соединены перемыч- кой, такое соединение позволяет регулировать мощ- ность сигнала в диапазоне 0-110 дБ с шагом пере- стройки 1 дБ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот 0-17,85 ГГц
Пределы установки ослабления:
аттенюатора ступенчатого 0-15 дБ от 0 до 15 дБ
с дискретностью установки 1 дБ
аттенюатора ступенчатого 0-110 дБ от 0 до
110 дБ с дискретностью установки 1 дБ
Погрешность установки аттенюатора ступенчатого
0-15 дБ не выходит за пределы:
для ослаблений 1-5 дБ ±0,9 дБ для ослаблений 6-10 дБ ±1,2 дБ для ослаблений 11-15 дБ ±2 дБ
Погрешность установки аттенюатора ступенчатого
0-110 дБ:
для ослаблений 0-50 дБ ±3,2 дБ
для ослаблений 60-110 дБ ±(0,25+0,05 Ах)
КСВН входов аттенюатора не более 2,5
Сечение СВЧ-тракта входных разъемов 3,5/1,5 мм
Начальное ослабление каждого аттенюатора:
на частотах до 2 ГГц 1 дБ на частотах 2-8,2 ГГц 2 дБ на частотах 8,2-17,85 ГГц 3,5 дБ
Максимальная входная мощность не более 0,2 Вт
Программирование параметров ослабления обеспе- чивается через последовательный интерфейс RS 232C
ОБЩИЕ ДАННЫЕ
Диапазон рабочих температур -10…50 °С Питание от сети переменного тока: 220 В, 50 Гц Потребляемая мощность 30 ВА
Габариты 250х95,5х299 мм
Масса 3,5 кг
