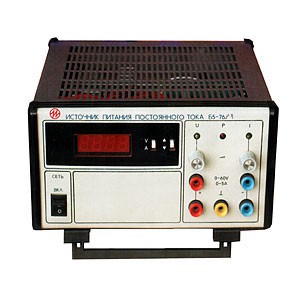

Б5-76/1 - лабораторный источник питания постоянного тока (Б 5-76/1)

• Класс: AC/DC
• Назначение: лабораторный
• Исполнение: настольный
• Тип: импульсный
• Макс. выходное напряжение, В 60
• Максимальный ток нагрузки, А 10
• Количество каналов: 1
• Выходное напряжение: регулируемое

Источники постоянного тока Б5-76-1 предназначены для лабораторных исследований и питания радиоэлектронных и электротехнических устройств постоянным стабилизированным напряжением до 60 В и током до 10А общей выходной мощностью 300 Вт.

По условиям эксплуатации источники постоянного тока Б576 1 удовлетворяют требованиям, установленным для приборов группы 3 ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 град.С до плюс 40 град.С.

Источники постоянного тока Б5-76/1 выполнены по схеме регулируемого ШИМ-преобразователя напряжения с бестрансформаторным входом и преобразованием на промежуточной частоте 40 кГц.

Напряжение сети выпрямляется и подается на преобразователь напряжения, охваченный обратными связями по току и напряжению с выхода источника постоянного тока. Режим стабилизации напряжения или тока устанавливается в зависимости от соотношения сигналов усилителей обратной связи, поступающих на схему управления преобразователем, и положения органов управления источника постоянного тока.

Режим стабилизации, в котором находится источник постоянного тока, индицируется светодиодами. Регулирование выходного напряжения и тока осуществляется за счет изменения опорного напряжения усилителей обратной связи.

Защита источника постоянного тока от перегрузок и коротких замыканий осуществляется путем перехода из режима стабилизации напряжения в режим стабилизации тока и наоборот. Защита источника от превышения максимальной мощности осуществляется путем ограничения напряжения и индицируется светодиодом на передней панели.

Встроенный цифровой индикатор осуществляет измерение выходного напряжения и тока, а также индикацию установленных значений ограничения напряжения и тока без изменения режима работы источника постоянного тока.
