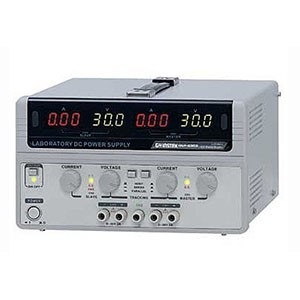

GW INSTEK GPS-74303 источники питания постоянного тока линейные серии GPS-7xx03

Диапазон измерений

Независимый режим

Канал 1:

0…30 В

0…3 А

Канал 2:

0…30 В

0…3 А

Канал 3:

2,2…5,2 В

1 А

Канал 4:

8…15 В

1 А

Последовательное соединение

Канал 1, 2:   0…60 В; 0…3 А

Параллельное соединение

Канал 1, 2:   0…30 В; 0…6 А

Стабилизация напряжения (канал 1; канал 2)

Нестабильность

При изменении напряжения питания: ≤ (0,01% + 3 мВ )

При изменении тока нагрузки: ≤ (0,01% + 3 мВ) (≤ 3 А)

 ≤ (0,02% + 5 мВ) (> 3 А)

Пульсации (5 Гц…1 МГц)

≤ 1 мВ ср.кв .

Время установления

≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А)

Стабилизация тока (канал 1; канал 2)

Нестабильность

При изменении напряжения питания: ≤ (0,2% + 3 мА )

При изменении напряжения на нагрузке: ≤ (0,2% + 3 мА)

Пульсации (5 Гц…1 МГц)

≤ 3 мА ср.кв .

Автотрекинг (канал 1; канал 2)

Погрешность трекинга

≤ (0,5% + 10 мВ) от показаний ведущего источника

Погрешность соединения

≤ 300 мВ

Нестабильность

При изменении тока нагрузки: ≤ (0,01% + 3 мВ)

Пульсации (5 Гц…1 МГц)

≤ 2 мВ ср.кв .

Канал 3

Нестабильность

При изменении напряжения питания: ≤ 5 мВ

При изменении тока нагрузки: ≤ 15 мВ

Пульсации (5 Гц…1 МГц)

≤ 2 мВ ср.кв .

Погрешность установки выходного напряжения

± 5% от показания

Канал 4

Нестабильность

При изменении напряжения питания: ≤ 5 мВ

При изменении тока нагрузки: ≤ 10 мВ

Пульсации (5 Гц…1 МГц)

≤ 2 мВ ср.кв .

Погрешность установки выходного напряжения

± 5% от показания

Цифровой индикатор

Формат индикации

3 разряда, СД индикаторы, высота символов 13 мм

Погрешность индикации при включенной нагрузке

± (0,5% + 2 ед. счета)

Погрешность индикации при отключенной нагрузке

± (0,5% + 8 ед. счета)

Изоляция

Корпус - выход

≥ 20 МОм (напряжение испытания 500 В пост.)

Корпус - сеть

≥ 30 МОм (напряжение испытания 500 В пост.)

Общие данные

Напряжение питания

100/120/220 В (± 10%)/230 В (+ 10%, - 6%), 50/60 Гц

Габаритные размеры

255х145х265 мм

Масса

7 кг
