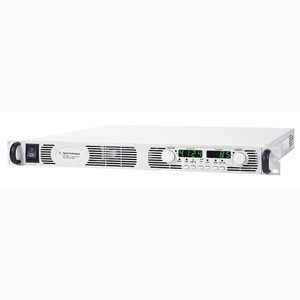

N5741A Agilent системный источник питания постоянного тока
- Выходная мощность 600 Вт
- Выход постоянного тока: 100 А
- Компактный корпус высотой 1 U (44,45 мм) с высокой плотностью компоновки
- Встроенные средства измерения напряжения и тока
- Полная защита от перенапряжения и перегрузки по току
- Универсальный вход сети питания переменного тока от 85 до 265 В
- Совместимость с наборами команд источников питания постоянного тока серий Xantrex XFR и Sorensen DLM
- Интерфейсы GPIB, LAN и USB в стандартной конфигурации
- Полное соответствие классу С стандарта LXI
С целью предохранения испытуемого устройства от повреждения источники питания серии N5700 обеспечивают защиту от перегрева, перегрузки по току и перенапряжения (OVP). Кроме того, они могут обеспечить защиту от пониженного напряжения (UVL), которая препятствует уменьшению выходного напряжения ниже определенного лимита. Совместное использование функций UVL и OVP позволяет пользователю создать окно защиты для чувствительных схем нагрузки.
- Последовательное и параллельное соединение выходов
- Параллельное соединение
- В режиме master/slave (главный/подчиненный) можно соединить до 4 источников питания.
- Последовательное соединение
- Можно последовательно соединить 2 источника питания.
- Изоляция выходных клемм
- Источники питания от 6 до 60 В
- На выходных клеммах не должно быть напряжения больше ±60 В постоянного тока относительно других клемм или заземления. Источники питания от 80 до 600 В
- На выходных клеммах не должно быть напряжения больше ±600 В постоянного тока относительно других клемм или заземления.
- Запоминаемые/вызываемые состояния
- Число ячеек энергозависимой памяти: 16
- Аналоговое программирование (выходного напряжения и тока)
- Входной сигнал
- Устанавливается пользователем; от 0 до 5 В/от 0 до 10 В для программирования от нуля до значения полной шкалы
- Входное сопротивление
- Устанавливается пользователем; от 0 до 5 кОм/от 0 до 10 кОм для программирования от нуля до значения полной шкалы
Возможности интерфейсов
- GPIB
- Интерфейс, совместимый со стандартами SCPI ; 1993, IEEE 488.2
- USB 2.0
- Требуются библиотеки ввода;вывода Agilent I/O Library, версия L.01.01
- 10/100 LAN
- Требуются библиотеки ввода;вывода Agilent I/O Library, версия L.01.01
- Web-сервер
- Встроенный Web-сервер требует Web-браузера, такого как Internet Explorer 5+ или Netscape 6.2+.
Условия окружающей среды
- Условия эксплуатации
- Внутри помещений, категория установки II (для входа переменного тока), степень загрязнения 2.
- Диапазон рабочих температур - от 0 °C до 40 °C при полной нагрузке.
- Температура хранения от -20 °C до 70 °C
- Относительная влажность от 30 до 90%(без конденсации)
- Высота над уровнем моря
- До 3000 метров. Выше 2000 метров выходной ток уменьшается на 2%/100 м
- Выше 2000 метров максимальную температуру окружающей среды следует снижать на 1 °C/100 м
Соответствие требованиям нормативных документов ЭМС
- Соответствует требованиям по ЭМС европейской директивы 89/336/ЕЕС для контрольно;измерительного оборудования класса А.
- Соответствует требованиям австралийского стандарта и имеет знак сертификации С;Tick.
- Соответствует требованиям канадского стандарта ICES;001.
Техника безопасности
- Соответствует требованиям европейской директивы на низковольтное оборудование 73/23/EEC
- Прибор соответствует нормативным требованиям американских и канадских стандартов по технике безопасности.
- Любой светодиод, используемый в данном изделии, относится к классу 1 по стандарту IEC 825;1. Уведомление по акустическому шуму (соответствует требованиям директивы по уровню акустического излучения):
- Звуковое давление Lp <70 дБа, на месте оператора, при нормальной работе.
- Результат получен после выполнения типового теста в соответствии с требованиями стандарта EN 27779.
- Вход сети питания переменного тока
- Номинальное входное напряжение 100 – 240 В переменного тока; 50/60 Гц
- Входной ток (источники питания с мощностью 750 Вт)
- 10,5 A при 100 В переменного тока (номинальное значение);
- 5 A при при 200 В переменного тока (номинальное значение)
- Входной ток (источники питания с мощностью 1500 Вт)
- 21 A при 100 В переменного тока (номинальное значение);
- 11 A при при 200 В переменного тока (номинальное значение)
- Диапазон входного напряжения от 85 до 265 В переменного тока;
- частота от 47 до 63 Гц.
- Коэффициент мощности 0,99 при номинальном входном напряжении и номинальной выходной мощности
- Коэффициент полезного действия 76% – 87% для источников питания с мощностью 750 Вт;
- 77% – 88% для источников питания с мощностью 1500 Вт
- Бросок тока
- <25 A для источников питания с мощностью 750 Вт;
- <50 A для источников питания с мощностью 1500 Вт
-
- Габаритные размеры 43,6 мм x 422,8 мм x 432,8 мм
- Масса
- Для источников питания с мощностью 750 Вт 7 кг
- Для источников питания с мощностью 1500 Вт 8,5 кг
