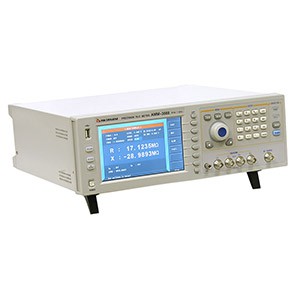

Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте. Четыре измеренных параметра и служебная информация отображается на цветном 7" ЖК дисплее. Приборы имеют встроенную функцию сканирования и графического анализа, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК, встроенный независимый источник напряжения, возможность подключения источников смещения по напряжению и току.
Характеристика |
Значение |
|
Измеряемые (тестируемые) параметры |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc |
|
Базовая точность измерения LCR параметров |
0,05% |
|
Частотные характеристики |
Тестовая частота |
20 Гц...1 МГц |
Наилучшее разрешение |
1 мГц |
|
Точность установки |
0,01% |
|
AC уровень |
Напряжение тестового сигнала |
5 мВ...10 Вскз |
Наилучшее разрешение |
100 мкВ |
|
Точность установки |
10%Uуст + 2 мВ (ALC ON) |
|
Ток тестового сигнала |
50 мкА...100 мА |
|
Наилучшее разрешение |
1 мкА |
|
Ток тестового сигнала |
10%Iуст + 20 мкА (ALC ON) |
|
Источник смещения DC |
Напряжение / ток |
0 В ...±10 В / 0 мА ...±100 мА |
Разрешение |
0,5 мВ / 5 мкА |
|
Точность установки |
1%Uуст + 5 мВ |
|
ISO ON |
используется при тестировании |
|
Выходной импеданс АС |
ISO ON |
100 Ом |
ISO OFF |
30 Ом, 50 Ом, 100 Ом выбираемый |
|
Выходной импеданс DCR |
30 Ом, 50 Ом, 100 Ом выбираемый |
|
Независимый источник DC |
Напряжение / ток |
0 В ...±10 В / 0 мА ...±50 мА |
Разрешение |
0,5 мВ / 5 мкА |
|
Точность установки |
1%Uуст + 5 мВ |
|
Выходной импеданс |
100 Ом |
|
Время измерения (без учета времени изменения значения на дисплее) для частоты ≥10 кГц |
Быстрое: 9 мс |
|
Диапазон измерения LCR параметров |
|Z|, X, R, DCR |
0,00001 Ом...99,9999 МОм |
|Y|, B, G |
0,00001 мкСм..99,9999 См |
|
C |
0,00001 пФ...9,99999 Ф |
|
L |
0,00001 мкГн...99,9999 кГн |
|
D |
0,00001...9,99999 |
|
Q |
0,00001...99999,9 |
|
θ (град) |
-179,999°...179,999° |
|
θ (рад) |
-3,14159...3,14159 |
|
Δ% |
-999,999%...999,999% |
|
Базовая точность измерения LCR параметров |
0,05% |
|
Схема замещения |
последовательная, параллельная |
|
Выбор диапазона |
Ручной, автоматический |
|
Режим запуска |
Внутренний, ручной, внешний, по шине |
|
Усреднение |
1...256 |
|
Калибровка |
Открытая, закрытая, на нагрузке. |
|
Математические операции |
ΔABC, Δ% |
|
Установка задержки |
0...999, наилучшее разрешение 100 мкс |
|
Компаратор |
10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX |
|
Список свипирования |
10 страниц по 15 точек |
|
Графический анализ |
Непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения |
|
Внутренняя память |
100 ячеек для файлов установок LCRZ |
|
Внешняя USB память |
GIF файлы |
|
Интерфейсы |
I/O (ввод/вывод) |
HANDLER (сортировщик) на передней панели |
ПК |
USB, RS232C, GPIB (опция), LAN |
|
Память |
USB host на передней панели |
|
Управление источником смещения |
Внешний источник смещения управляется через DCI интерфейс. |
|
Источник смещения тока |
Опция. 1А DC источник смещения тока |
|
Дисплей |
цветной ЖК 7" TFT (800х480) |
|
Рабочая температура/влажность |
0°С-40°С, ≤90%RH |
|
Питание |
99 В...121 В, 198 В...242 В; 47 Гц...63 Гц |
|
Макс. потребляемая мощность |
80 ВА |
|
Габаритные размеры |
400 х 132 х 385 мм |
|
Вес |
