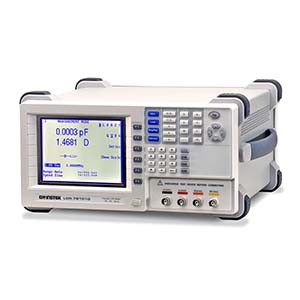

GW INSTEK LCR-78105G измерители параметров RLC цифровые

Измеряемые параметры

Сопротивление (R,Z,X)

До 100 МОм с разрешением 0,1 мОм

Сопротивление на постоянном токе (Rdc)

До 100 МОм с разрешением 0,01 мОм

Проводимость (G,Y,B)

До 1000 См с разрешением 10 нСм

Ёмкость (C)

До 1 Ф с разрешением до 0,01 пФ

Индуктивность (L)

До 100 кГн с разрешением до 0,1 нГн

Добротность (Q)

0,1 – 10000

Тангенс угла потерь (D)

0,00001 – 1000

Фазовый сдвиг (θ)

-180…180°

Базовая погрешность

± 0,1 % (R, Z, X, G, Y, B, L, C)

Тест сигнал

Частота тест-сигнала

20 Гц…5 МГц

Разрядность уст. частоты

5 разрядов

Погрешность установки

±0,005 %

Уровень тест-сигнала

≤3 МГц:10 мВ…2 В (шаг 10 мВ); >3 МГц: 10 мВ…1 В (шаг 10 мВ)

100 мкА…20 мА (в зав. от частоты; режим стабилизации по току)

Погрешность уровня

±2%

Внутр. импеданс источника

100 Ом

Запуск измерений

Автоматический, ручной

Память

Функции

Запись/ считывание установленных параметров, измерения в мультишаговом режиме (таблица)

Объём памяти

64 программы тестирования

Дополнительные функции

Режим графической развертки

Построение графика зависимости измеряемого параметра от переменной (режим ГКЧ)

Закон качания

Линейный, логарифмический

Тип качания

Однократный, периодический, прямой и обратный ход (Up/Down)

Изменяемая переменная

Частота, уровень тест-сигнала (напряжение)

Режим «Таблица»

Табличные значения измерений (8 парам. х 30 шагов), редакт. программ (копирование шагов, задержка 0…1000 мс, запись/ вызов)

Дисплей

Разрешение

320х240 (ЖКИ, графическая матрица)

Режим индикации

Абсолют. значение, Δ-измерение, Δ-измерение в %, усред. (1…256)

Формат индикации

Основной и вспомогательный параметр

Скорость измерения

150 мс/ 450 мс/ 600 мс (быстр./ средне/ медлен.)

Общие данные

Условия эксплуатации

0°С…40°С и относительная влажность до 85 %

Напряжение питания

115 / 230 В (±10 %), 50 / 60 Гц

Габаритные размеры

330 х170 х 340 мм

Масса

5 кг
