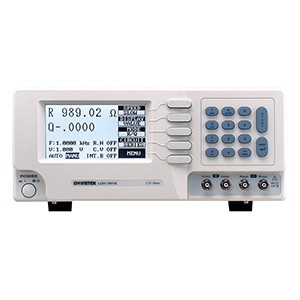

Измерители RLC параметров LCR-7816, LCR-7826, LCR-7817, LCR-7819, LCR-7827, LCR-7829, LCR-7821
Характеристики |
Параметры |
Значения |
|
Сопротивление (R, ESR) |
6,25 Ом – 410 кОм |
Емкость (C) |
(6,4 пФ – 25 мкФ) / f, где f – частота тест-сигнала в кГц (400 пФ – 6400 пФ) / f – для f < 20 кГц |
|
Индуктивность (L) |
(1 мГн – 4100 мГн) / f, где f – частота тест-сигнала в кГц (4,1 Гн – 65 Гн) / f – для f < 20 кГц |
|
Добротность (Q) |
0,0001 – 9999 |
|
Тангенс угла потерь (D) |
0,0001 – 9999 |
|
Базовая погрешность (в основном диапазоне) |
± 0,05% - для LCR-7817 / 7819 ± 0,1% - для LCR-7826 / 7827 / 7829 / 7821 ± 0,1% - для LCR-7826 |
|
Режимы измерения |
R/Q, C/D, C/R, L/Q R/Q, C/D, C/R, L/Q, Z/θ – для LCR-7821 |
|
Запуск измерений |
Автоматический или ручной |
|
Схема измерения |
Параллельная/последовательная (ручной выбор) |
|
Тест сигнал |
Частота тест-сигнала |
100 Гц – 2 кГц (16 фикс. значения) – для LCR 7816 / 7826, 12 Гц – 10 кГц (489 фикс. Значения) – для LCR 7817 / 7827, 12 Гц – 100 кГц (503 фикс. значения) – для LCR 7819 / 7829, 12 Гц – 200 кГц (504 фикс. значения) – для LCR 7821 |
Уровень тест-сигнала |
5 мВ - 1275 мВ (шаг 5 мВ) |
|
Постоянное смещение |
Внутренний источник |
2 В |
Внешний источник |
0 В - 30 В (максимальный ток 200 мА) 0 В - 35 В (максимальный ток 200 мА) – для модели LCR 7821 |
|
Память |
Функции |
Запись/считывание установленных параметров измерения |
Объём памяти |
100 ячеек |
|
Дополнительные функции |
Режим индикации измерений Режим усреднения |
Абсолютное значение, ∆-измерение, ∆-измерение в % 1…255 измерений |
Дисплей |
Тип индикатора |
ЖКИ матрица (240×128 точек) с подсветкой и регулировкой контрастности. |
Формат индикации |
5 разрядов на основной шкале 4 разряда на дополнительной шкале |
|
Общие данные |
Условия эксплуатации |
10°С…50°С и относительная влажность до 85% |
Напряжение питания |
100 В…240 В, 50/60 Гц |
|
Габаритные размеры |
330 × 149 × 437 мм |
|
Масса |
5,5 кг |
|
Комплект поставки |
Шнур питания (1), измерительный 4-проводный кабель LCR06A (1) |
|
Опции |
RS-232 (7816 / 7817/ 7819), измерительные кабели LCR-05 (прямое подключение компонентов), LCR-07 (2-проводный), LCR-08 (для SMD компонентов), LCR-09 (регулировка длины зажима выводов) |
