Назначение:

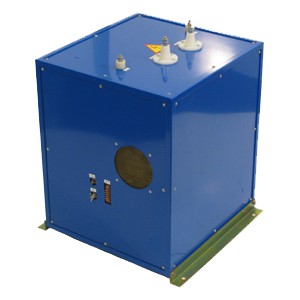

Адаптер импульсно-дугового разряда ИДМ-20 представляет собой высоковольтное устройство, используя которое совместно с импульсным генератором

ГИ-20-2, возможно беспрожиговым методом с помощью рефлектометра РЕЙС-305 определять расстояние до высокоомных повреждений кабельных линий(точность определения задана техническими характеристиками рефлектометра). Управление адаптером осуществляется с пульта импульсного генератора. Электрические характеристики адаптера согласованы с величиной напряжения и силой тока разрядных импульсов генератора ГИ-20-2. На Рис. 1 отображен вид картинки, наблюдаемой оператором на экране рефлектометра. Расстояние от начала зондирующего импульса до места расхождения рефлектограмм, одна из которых снята для определения длины линии, а другая при разряде в линию импульсного генератора, является расстоянием до места повреждения.

Технические характеристики:

Входное напряжение адаптера, кВ, не более                                      25,0

Максимальный импульсный ток, кА, не более                                       8,0

Габаритные размеры (шир.х глуб.х высота), мм                                     480×520×560

Масса, кГ,не более                                                                             35
