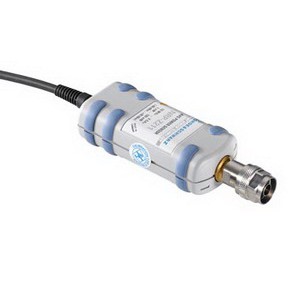

R&S NRP-Z221 2-канальные диодные датчики мощности

R&S NRP2 – это универсальный базовый блок с простым оконным графическим интерфейсом. Позволяет подключить до 4-х датчиков. Датчики мощности серии NRP-Zxx непосредственно подключаются к прибору, а для подключения датчиков серии NRPxxS/SN необходим 6-пиновый интерфейсный кабель NRP-ZK6. На дисплее прибора одновременно может быть представлено до 4 окон, каждое из которых, может быть настроено на отдельное измерение. Результаты измерений могут отображаться: в цифровой, аналоговой или графической форме.



В зависимости от типа используемого датчика, будь это: универсальный диодный, широкополосный или термодатчик - прибор позволяет выбрать различные режимы измерений, например:

Непрерывное измерение средней мощности;

Измерения средней мощности пачки импульсных сигналов;

Измерение мощности на заданном интервале или последовательности интервалов времени;

Измерение в режиме осциллографа (Scope).



Режим непрерывного измерения средней мощности является предпочтительным, если измерение не синхронизируется или не может быть засинхронизировано каким-либо сигнальным событием. Этот режим является единственно возможным режимом для измерений термодатчиками (NRP-Z5x), поскольку они являются очень медленными устройствами для реализации других режимов.

Другие режимы требуют наличия диодных датчиков - они более универсальны, за счет лучшего быстродействия, и более широкого динамического диапазона. Диодные датчики могут измерять мощность не только классическим способом, т.е. непрерывно без привязки к содержимому сигнала, но также, в режиме синхронизации с сигналом за указанные периоды времени. Важнейшей сферой применения этой функции является измерение мощности пакетных сигналов и измерения в отдельных временных слотах систем с временным разделением каналов. При измерении средней или пиковой мощности они, самостоятельно, могут выбирать начало и конец пачки импульсов, если нужно, могут исключать из измерений переходные процессы на краях пачки (исключая время нарастания и спада импульса), или могут отображать на экране график зависимости мощности от времени, выступая в роли измерения огибающей импульсов.

Многочисленные математические функции позволяют обрабатывать результаты, поступающие по разным измерительным каналам, что упрощает вычисление производных параметров (например: КСВ, коэффициента мощности, коэффициента отражения, обратных потерь). Результаты статистического анализа могут представляться в графической форме в виде комплементарной интегральной функции распределения (CCDF), интегральной функции распределения (CDF) или функции плотности вероятности (PDF).



NRP-Z221

10 МГц – 18 ГГц

-60 дБм до +20 дБм (1 нВт – 100 мВт)

< 10 мкс, > 40 кГц

N (m)
