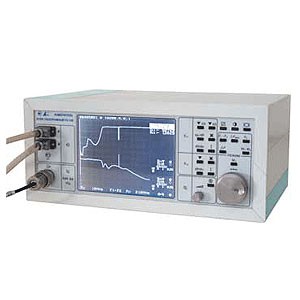

Измеритель Р2-135 - прибор нового поколения средств измерения. Предназначен для измерения параметров элементов и трактов в СВЧ диапазоне.
Р2-135 применяется для исследования амплитудно-частотных характеристик четырехполюсников (измерение модуля коэффициентов передачи, измерение КСВН) в диапазоне частот (0,01…2,50) ГГц.
Прибор выполнен в виде моноблока - состоит из блока генераторного, генерирующего сигналы СВЧ диапазона с заданными параметрами, и индикаторного устройства, обеспечивающего обработку и индикацию результатов измерения на ЖК графическом индикаторе. Внешние СВЧ узлы - обеспечивают решение измерительных задач Р2-135. Комплект ЗИП - обеспечивает технический ресурс, поверку и ремонт изделия. Пластмассовый футляр (потребительская упаковка) - для укладки изделия, внешних узлов, комплекта ЗИП и эксплуатационной документации.
Прибор обеспечивает:
Основные данные Р2-135
Диапазон рабочих частот измерителя КСВН Р2-135, ГГц | 0,01-2,4 |
Измерительные каналы измерителя КСВН Р2-135 | 3,5/1,52; 7/3,04 |
Диапазоны и предельная погрешность измерения КСВН измерителя КСВН Р2-135 | |
1,03-5,0 - канал 7/3,04 | ±3К , % для 1,03<К<2,0 |
1,05-5,0 - канал 3,5/1,52 | ±5К, %для 2,0<К<5,0 |
погрешность измерения модуля коэффициента передачи измерителя КСВН Р2-135, дБ | |
От плюс 30 до минус 50 | ± (0,3+0,04 |Ах|), где Ах — измеряемый коэффициент передачи |
Длительность периода автоматической перестройки частоты измерителя КСВН Р2-135 | Фиксированная: 0,1 сек и 1,0 сек; |
Плавно регулируемая: от 0,06 до 10 сек | |
Погрешность установки и отсчёта зондирующего сигнала | ±10-5 от текущего значения F |
Размер панорамного ЖКИ | 120x90 мм |
Питание измерителя КСВН Р2-135 | 220В 50Гц |
Потребляемая мощность измерителем КСВН Р2-135 | < 30 ВА |
Масса измерительного блока | 4 кг |
Габаритные размеры измерительного блока | 90x129x226 мм |
