Измеритель коэффициента стоячей волны Р2-54/4 прибор широкого применения.
Измеряют КСВН и ослабление четырехполюсников в коаксиальных трактах (P2-52...Р2-54) и прямоугольных волноводах с воспроизведением частотных характеристик на экране ЭЛТ.

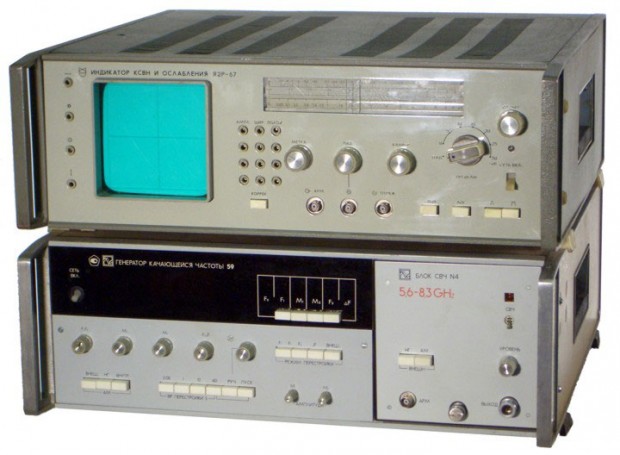

Конструктивно измерители выполнены и виде комплекта настольных приборов. В состав комплекта входит ГКЧ54, индикатор КСВH ослабления Я2Р-67, комплект измерительных СВЧ узлов.
Работа приборов основана на принципе рефлектометра - раздельное выделение сигналов, пропорциональных мощности волн: падающей от генератора, отраженной от нагрузки или прошедшей через измеряемый четырехполюсник.
В качестве генератора СВЧ сигнала прибора измеритель коэффициента стоячей волны Р2-54/4 используется электрически перестраиваемый твердотельный ГКЧ, который состоит из блока управления и сменных СВЧ блоков.
Индикатор осуществляет преобразование сигналов, несущих информацию о параметрах измеряемых объектов, с целью обеспечения возможности наблюдения частотных характеристик объектов на экране ЭЛТ, а также для непосредственного отсчета КСВН и ослабления по шкалам.
Измерение КСВН или ослабления может производиться как в автоматическом, так и в ручном режимах перестройки частоты.
Технические характеристики приборов измерители коэффициента стоячей волны Р2-54/4:
Диапазон частот - 4,0ГГц-12,05ГГц;
Пределы измерения КСВН - 1,07-5;
Погрешность измерения КСВН при калибровке прибора измеритель коэффициента стоячей волны Р2-54/4:
- в полосе частот - 5К%;
- на частоте измерения - 4К%;
Пределы ослабления измерения - -35дБ…0дБ;
Погрешность измерения ослабления прибором измеритель коэффициента стоячей волны Р2-54/4:
- в полосе частот - ±(0,05Ах+0,5)дБ;
- на частоте измерения - ±(0,05Ах+0,3)дБ;
ВЧ тракт - 7/3,04мм;
Потребляемая прибором измеритель коэффициента стоячей волны Р2-54/4 мощность - 180В∙А;
Габаритные размеры:
- ГКЧ - 482х480х175мм;
- индикатора - 490х482х175мм;
Масса ГКЧ прибора измеритель коэффициента стоячей волны Р2-54/4 - 25кг;
Масса индикатора - 20кг.
Изготовитель гарантирует соответствие качества прибора измеритель коэффициента стоячей волны Р2-54/4 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
