Р2-69М

Панорамный измеритель КСВН и ослабления Р2-69М

Также этот прибор может называться: Р2 69М, Р269М, r2-69m, r2 69m, r269m, p2-69m, p2 69m, p269m.

Р2-69М измеритель КСВН и ослабления панорамный обеспечивает измерение КСВН, прямых и обратных потерь пассивных четырехполюсников в ручном и в автоматическом режиме.

Сфера применения: в автоматизированных измерительных системах при исследованиях и настройке радиоэлектронной аппаратуры и систем.

Технические характеристики Р2-69М:

Диапазон частот - от 53,57 ГГц до 78,33 ГГц.

Диапазон измерения КСВН - от 1,1 до 5.

Диапазон измерения ослабления - от 0 до 35 дБ.

Размеры волновода - 3,6×1,8 мм.

Точность установки частоты - ±0,2%.

Погрешность измерения КСВН - ±(5К+5)%, где К - от 1,1 до 2.

Погрешность измерения ослабления - ±(0,6+0,06А) дБ, где А - от 0 до 30 дБ.

Диапазон рабочих температур - от +5° С до +40° С.

Питание Р2-69М от сети:

- напряжением - 220±20 В;

- частотой - от 50 Гц до 60 Гц.

Потребляемая мощность - 400 В·А.

Интерфейс - ETHERNET.

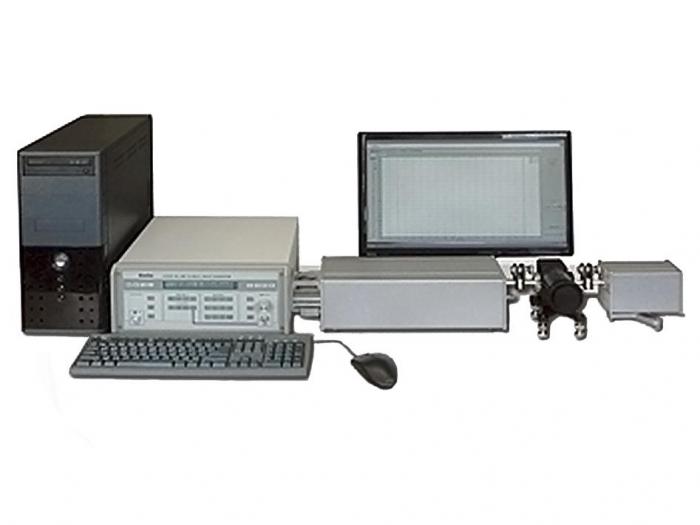

Измерители Р2-69М содержат генератор качающейся частоты, системный блок анализатора и волноводный рефлектометр, состоящий из направленных ответвителей и детекторных головок.
