Технические характери ФК2-40
Диапазон частот 1−1000 МГц
Пределы измерения разности фаз 0÷±180 град
Пределы погрешности измерения разности фаз:
при равных уровнях входных сигналов ±0,35 град при изменении уровней сигналов в динамическом диапазоне 50 дБ 1,5 град
Назначение ФК2-40

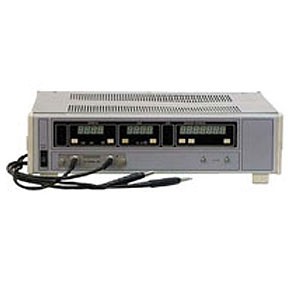

Программируемый автоматизированный фазо- метр-вольтметр ФК2-40 предназначен для измерения разности фаз между двумя синусоидальными сигналами, напряжения, отношения уровней сигналов, коэффициентов передачи четырехполюсников.
Может работать в ручном режиме или в составеАИС через интерфейс IEC 625.
Имеет высокие точность измерения и разре- шающую способность, малые массу и потребляемую мощность.
Применение ФК2-40
Измерение параметров элементов СВЧ, линий передач, антенн, фильтров, кварцевых резонаторов, четырехполюсников.
Позволяет реализовать следующие виды измерений:
Прибор может использоваться в качестве се- лективного вольтметра и как стробоскопическая при- ставка для НЧ-приборов.
Пределы измерения напряжений сигнала:
в канале А 0,15−1000 мВ
в канале Б 0,05−1000 мВ
Пределы погрешности измерения напряжения при уровне 100 мВ в диапазоне частот:
1−500 МГц 6%
500−1000 МГц 15 %
Пределы измерения отношения уровней 80 дБ Пределы погрешности измерения отношения уровней при изменении уровня сигнала в динамическом диапазоне 50 дБ 0,15 дБ
Развязка между каналами не менее:
1−300 МГц 100 дБ
300−1000 МГц 90 дБ
КСВН не более:
1−500 МГц 1,10
500−1000 МГц 1,15
ОБЩИЕ ДАННЫЕ
Диапазон рабочих температур -10…50 °С
Питание от сети переменного тока: 220±22 В, 50 Гц
Потребляемая мощность 50 ВА Габариты 480х120х420 мм Масса 15 кг
