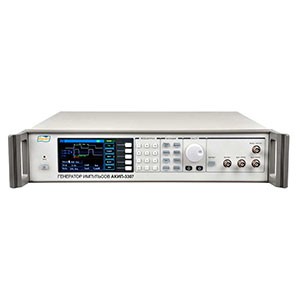

АКИП-3307 Генераторы импульсов

Параметр

Значение

Временные парамаетры

Вид выходного сигнала

Отрицательная логика, положительная логика.

Временные параметры

Период следования 20 нс... 10000 с
Длительность импульса 8 нс.9999,5 с

Разрешение

0,1 нс

Погрешность установки длительности

±( Т*5*10-5 + 5 нс)
Т - установленная длительность импульсов

Погрешность опорного источника частоты

±(5*10-5)

Время нарастания/спада

от 5 нс до1 мс

Погрешность установки

± (10%+3 нс)

Выброс

Не более 5%

Вход внешней опорной частоты

10 МГц, > 0,5 В скз

Формирование последовательностей

Длина

2.16384 бит

Формат

Без возврата к нулю (NRZ), с возвращением к нулю (RZ)

Частотный диапазон

0,1 Гц - 50 МГц

Амплитудные параметры

Каналы

1 канал с регулируемой амплитудой, 1 канал ТТЛ

Диапазон амплитуды

50 мВпик...5 Впик на нагрузке 50 Ом

Диапазон смещений

50 мВ...5В на нагрузке 50 Ом

Разрешение

1 мВ

Внутреннее сопротивление выхода

50 Ом, защита от перегрева

ТТЛ

ТТЛ уровень

«логический 0» < 0,3 В, «логическая 1» > 3 В

Импеданс

50 Ом

Синхрозапуск

Режимы

Внутренний, внешний, ручной

Длительность импульса

> 100 нс (время нарастания менее 20 нс)

Уровень внешнего синхросигнала

ТТЛ

Сопротивление входа внешней синхронизации

Более 10 кОм

Формирование пакета

Период повторения

2.65535 циклов

Режим

Непрерывный, одиночный

Общие данные

Дисплей

Графический ЖК-дисплей с диагональю 11 см

Интерфейс

RS-232

Напряжение питания

105.230 В, 50 Гц, 80 Вт

Рабочая температура/влажность

0...40 °С /менее 80%

Габаритные размеры, масса

100 х 450 х 475 мм; 6 кг

Опции:

Интерфейс GPIB
