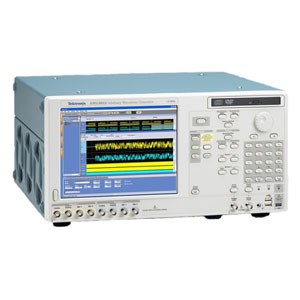

Назначение генератора сигналов AWG-5004 Tektronix:
Генераторы сигналов произвольной формы серии AWG5000 оптимально сочетают наилучшую частоту дискретизации, вертикальное разрешение, точность формы сигнала и объем сигнальной памяти. Приборы этой серии являются наилучшим в своем классе решением для генерации сложных сигналов, необходимых разработчикам для проверки характеристик и отладки сложных электронных устройств. Генераторы обеспечивают превосходный динамический диапазон ицелостность сигнала, удовлетворяя потребности современных разработчиков. Модели серии AWG5000 оборудованы 14-разрядным ЦАП с частотами дискретизации от 600 млн. до 1,2 млрд. выборок в секунду. Серия AWG5000 состоит из 4 моделей, предлагая 2 или 4 аналоговых канала с частотами дискретизации 600 MS/s и 1,2 GS/s. Все модели имеют вертикальное разрешение 14 бит с высоким динамическим диапазоном 80dB SFDR, на каждый аналоговый канал имеется два выхода временных маркеров. Двухканальная версия генераторов позволяет тестировать системы с цифровой ПЧ и цифровыми I/Q. 4-канальные модели - идеальны для тестирования систем 4x4 MIMO. Непревзойденная комбинация скорости, разрешения, цифрового вывода делает AWG5000 первым в отрасли генератором, способным удовлетворить большинство потребностей в ходе тестирования систем со смешанными сигналами. Открытая архитектура приборов с интерфейсом на базе операционной системы Windows XP обеспечивает простоту и удобство в работе, подключение к периферийным устройствам и взаимодействие с программным обеспечением других производителей.
Применение:
Особенности генератора сигналов AWG-5004 Tektronix:
Технические характеристики генератора сигналов AWG-5004 Tektronix:
| Параметры | Значения |
| Макс. частота дискретизации | AWG5012, AWG5014: 1.2GS/s |
| AWG5002, AWG5004: 600MS/s | |
| Разрешение тактовой частоты | 8 цифр |
| Точность установки тактовой частоты | ±1ppm |
| Вертикальное разрешение | 14 бит |
| Максимальная длина памяти | 16M /на канал, опция: 32M/на канал |
| Аналоговый выход | AWG5012, AWG5002: 2 |
| AWG5014, AWG5004: 4 | |
| Настройка задержки (синхронизации) между каналами | Диапазон: ± 5ns, разрешение: 5ps |
| Джиттер @ при макс. частоте дискретизации | |
| Случайный джиттер | 5ps rms (типично) по набору из 1010 тактов |
| Общий джиттер | 150ps пик-пик (типично) по PN15 |
| Выходной сигнал ( 50 Ом) | |
| Амплитуда | Нормально (от 20mV до 4.5Vpp), прямой выход с ЦАП (от 20mV до 0.6Vpp) |
| Смещение | Нормально (от -2.25V до +2.25V), Прямой выход ЦАП (Недоступно) |
| Разрешение | 1mV |
| Фронт/спад (10%-90%) | Нормально (<=1.5ns (4.5Vpp), <=1.4ns(2Vpp)) |
| Прямой выход ЦАП (<=0.95ns) | |
| Полоса | Нормально: 230MHz (4.5Vpp), 250MHz (2.0Vpp), Прямой выход ЦАП: 370MHz (0.6Vpp) |
| Тип выходного сигнала | Дифференциальный (Можно использовать как однополярный) |
| Маркерный выход | AWG5012, AWG5002: 2 на канал (всего 4) |
| AWG5014, AWG5004: 2 на канал (всего 8) | |
| Настройка задержки (синхронизации) между каналами | Диапазон: 0-1000 ps, разрешение: 50ps |
| Амплитуда (в диапазоне Hi/Lo) | От 0.1V до 3.7V (изменяемая) |
| Разрешение | 10mV |
| Hi/Lo | +2.7V / -1.00V |
| Фронт/спад (20%-80%) | <300ps @1.0Vpp |
| Тип | Однополярный |
| Джиттер @ при макс. частоте дискретизации | |
| Случайный джиттер | 5ps rms (типично) по набору из 1010 тактов |
| Общий джиттер | 150ps пик-пик (типично) по PN15 |
| Выход цифровых данных | AWG5012, AWG5002: 28 бит (кан1/кан2) |
| AWG5014, AWG5004: нет | |
| Амплитуда цифрового выхода | Такая же, как и на маркерных выходах |
| Дополнительные выходы | |
| Опорная частота | 10MHz |
| DC Выходы | 4 независимых, диапазоны: -3.0 - +5.0V, +/-100mA |
| VCO - выходы | От 600MHz до 1.2GHz |
| Дополнительные входы | |
| Внеш. запуск | Для работы по запуску или стробу |
| Вход событий | Для секвенсора |
| Вход внешней тактовой частоты | Для синхронизации внешней тактовой частоты, (600MHz -1.2GHz) |
| Вход опорной частоты | Фиск. режимы: 10MHz, 20MHz и 100MHz |
| Изменяемые режимы: от 5MHz до 600MHz | |
| Режимы работы | Непрерывный, синхронизируемый, Стробируемый, Секвенсор |
| Контроль секвенсора | Поддерживает последовательность сигналов с функцией ветвления на блоках, внешним сигналом и ДУ |
| - шагов в последовательности | От 1 до 4000 |
| - блоков в последовательности | От 1 до 16000 |
| - повторений | От 1 до 64k или бесконечно |
| Создание и редактирование форм сигнала | Редактор форм сигнала графический/табличный и редактор последовательностей |
| Импорт внешних форм сигнала или файлов | TDS5000/6000/7000, CSA7000, DPO7000, DPO/DSA70000 (.wfm) |
| TDS/CSA/DSA8000 (.wfm) | |
| TDS/CSA/DSA8000 (.wfm) | |
| TDS/CSA/DSA8000 (.wfm) | |
| DTG5000 (.dtg), AFG3000 (.tfw) | |
| Софт внеш. производителей: | |
| (MatLab, MathCad, WaveformerPro, Excel, ASCII/Text) | |
| Дистанционное управление | Через: LAN, GPIB: SCPI совместимы, аналогично набору команд для AWG400-700 |
| Драйверы поддержки сторонних приложений | IVI.com |
| Операционная система | Windows XP |
Общие характеристики генератора сигналов AWG-5004 Tektronix:
| Характеристики дисплея | 10,4 дюйма, цветной ЖК-дисплей с сенсорным экраном, разрешение 1024 x 768 (XGA) |
| Рабочая температура | От +10 °C до +40 °C |
| Температура хранения | От –20 °C до +60 °C |
| Относительная влажность | Работа - от 5% до 80% при t° до +30 °C, |
| от 5% до 45% при t° от +30 °C до +50 °C | |
| Хранение: от 5% до 90% при t° до +30 °C, | |
| от 5% до 45% при t° от +30 °C до +50 °C | |
| Вибрация случайного характера | Работа - 0,27 g ср.кв., от 5 до 500 Гц, 10 минут на каждую ось Хранение 2,28 g ср.кв., от 5 до 500 Гц, 10 минут на каждую ось |
| Синусоидальная вибрация | Постоянное смещение во время работы 0,33 мм (ампл.), 555 Гц |
| Механический удар | Механические воздействия, имеющие форму полусинусоидальной волны, пиковая амплитуда 30 g, длительность 11 мс, 3 удара по каждой оси |
| Высота над уровнем моря | До 3048 м (работа); до 12192 м (хранение) |
| Источник питания | От 100 до 240 В, от 47 до 63 Гц |
| Потребляемая мощность | 450 Вт |
| Соответствие стандартам безопасности | UL61010-1, CAN/CSA-22.2, No.61010-1-04, EN61010-1, IEC61010-1 |
| Соответствие стандартам ЭМИ | EN 55011 (Класс A), IEC61000-3-2, IEC61000-3-3 |
| Соответствие стандартам ЭМП | IEC61326, IEC61000-4-2/3/4/5/6/8/11 |
| Габариты (ВхШхГ) | 245 мм х 465 мм х 500 мм |
| Масса | Нетто 19,5 кг |
| Брутто 28,5 кг | |
| Гарантия | Один год на детали и работу. |
Комплект поставки генератора сигналов AWG-5004 Tektronix:
| № | Наименование | Количество |
| 1. | Генератор сигналов AWG-5004 Tektronix | 1 |
| 2. | Сумка для принадлежностей | 1 |
| 3. | Передняя крышка | 1 |
| 4. | Мышь USB, | 1 |
| 5. | Компактная клавиатура USB | 1 |
| 6. | Комплект кабелей для выхода постоянного напряжения | 1 |
| 7. | Перо для сенсорного экрана | 2 |
| 8. | DVD с резервной копией операционной системы Windows XP и инструкциями | 1 |
| 9. | CD с прикладными программами для приборов серии AWG5000 и инструкциями | 1 |
| 10. | CD с документацией и программой просмотра | 1 |
| 11. | Краткое руководство пользователя | 1 |
| 12. | Регистрационная карта | 1 |
| 13. | Сертификат калибровки | 1 |
| 14. | Кабель питания | 1 |
Информация для заказа:
| AWG5004 600 Мвыб/с, 4 канала, 14 бит, 16 М точек/канал Генератор сигналов произвольной формы |
