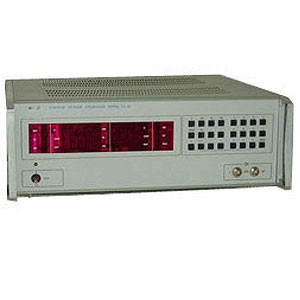

Назначение генератора Г6-36:
Генератор Г6-36 предназначен для генерирования сигналов трех форм в диапазонах инфранизких. низких и высоких частот. Прибор выдает противофазные одновременно на девяти выходах синусоидальные'сигналы с управляемой амплитудой на основном выходе; квадратурные синусоидальные сигналы с фазами 0, 90,. 180 и 270°, треугольный, прямоугольный сигналы и синхроимпульс с фиксированными амплитудами на дополнительных выходах. Генератор Г6-36 применяется для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике.
Особенности генератора Г6-36:
Технические характеристики генератора Г6-36:
| Параметры | Значения |
| Диапазон частот | 0,001 Гц - 99,9 кГц (три поддиапазона) |
| Дискретность установки частоты | Единица младшего разряда при трехзначном наборе частоты в каждом поддиапазоне |
| Пределы основной погрешности установки частоты | ±0,01 % |
| Пределы основной погрешности установки амплитуды сигналов основного симметричного выхода | ±2,5% (1-9,99 В) |
| ±5% (0,01 - 0,99 В) | |
| Диапазон амплитуд сигналов на основном симметричном выходе | 0,01 - 9,99 В (Rн = 600 Ом) |
| 0,2-20,0 В (Rн > 100 кОм) | |
| Дискретность установки амплитуды | 0,01 В |
| Амплитуда сигналов на дополнительных выходах с фазовыми сдвигами | 9 В (Rн = 1 кОм) |
| Амплитуда синхроимпульса | 5 В (Rн = 1 кОм) |
| Длительность фронта синхроимпульса | 100 нс |
| Коэффициент гармоник | 0,5% (до 9,99 кГц) |
| 1% (10-99,9 кГц) | |
| Неравномерность амплитуды сигналов основного выхода | Не более ±1,5 % |
| Уровень постоянной составляющей сигналов основного выхода | Не более ±100 мВ |
| Пределы основной погрешности фазовых сдвигов | Не более: ±1о (до I кГц); ±2о (более 1 кГц) |
Общие характеристики генератора Г6-36:
| Питание | 220±22В, 50±0,5 или 60±0,5 Гц |
| Потребляемая мощность | 120 В*А |
| Габариты | 480х175х485 мм |
| Масса | 18 кг |
Информация для заказа:
| Г6-36 генератор |
