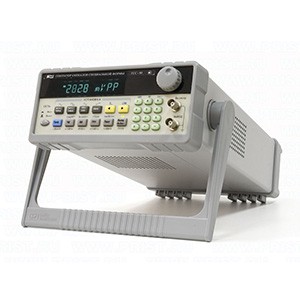

ГСС-20 GPIB Генераторы сигналов специальной формы

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

ГСС-20 GPIB

ВЫХОДНЫЕ ПАРАМЕТРЫ

Частотный диапазон

1 мкГц - 20 МГц

Погрешность уст. частоты

±5х10-6

Разрешение

1 мкГц

Выходной уровень

100 мкВ…10 Впик-пик (в завис. от частоты) на нагрузке 50 Ом, разреш. 1 мкВ

Погрешн. уст. уровня на 1 кГц

±(1%+0,2 мВ)

Неравномерность АЧХ

±3%

Постоянное смещение

±10 В на 50 Ом, разрешение 1 мкВ, погрешность ±(1%+10 мВ)

СИНУСОИДА

Коэффициент гармоник

£ -50 дБн в диапазоне до 5 МГц

£ - 45 дБн в диапазоне 5 МГц – 10 МГц

£ - 40 дБн в диапазоне 10 МГц – 20 МГц

£ - 35 дБн в диапазоне 20 МГц – 40 МГц

£ - 25 дБн в диапазоне 40 МГц – 120 МГц

МЕАНДР

Время нарастания/спада

< 15 нс

Скважность

0,1% - 99,9% (до 100 кГц)

СВИПИРОВАНИЕ

Виды сигналов

Синус или меандр

Режимы свипирования

Линейный или логарифмический

Цикл свипирования

1 мс - 800 с (лин.), 100 мс - 800 с (логарифм.)

Диапазон Fнач. и Fконеч.

Как у основного сигнала

ПРОИЗВОЛЬНАЯ ФОРМА

Диапазон частот

1 мкГц – 100 кГц

Частота дискретизации

200 МГц

Разрешение по вертикали

12 бит для синуса и меандра, 10 бит для остальных форм

Разрешение по горизонтали

4096 точек

Формы сигналов (27 видов)

Синус, меандр, треугольник, пила, шум, импульс (скважность 0,1-99,9%), логарифм, экспонента и др.

ЧМ

Девиация частоты

0,1 Гц…0,5xF для внутр. модуляции; 0,1 Гц …100 кГц для внешн. модуляции

АМ

Вид несущей

Синус или меандр

Коэффициент АМ

1…120 % (АМ); разрешение 0,1 %

Диап. модулирующих частот

100 мкГк – 20 кГц

Виды модулир-их сигналов

5 внутр. (синус, меандр, треугольник, нараст./спад. пила) или внешн. (3 Впик)

ЧМН, ФМН

Диапазон

Основной диапазон частот; 0,1 - 360.0°

Режимы

Внутренняя или внешняя (внешняя: уровень ТТЛ, низкий уровень частота(фаза) 1, высокий уровень частота (фаза) 2)

ИМ

Виды сигналов

Синус или меандр

Диапазон частот

Такой же как у основных сигналов

Радиоимпульс

1 - 10000 импульсов в пакете

ДИАПАЗОН 40 – 120 МГЦ

Выходной уровень

13 дБмВт

Неравномерность АЧХ

±1 дБ

Ослабление вых. сигнала

-76…0 дБ с разрешением 0,1 дБ

ЧАСТОТОМЕР / СЧЁТЧИК ИМПУЛЬСОВ

Диапазон частот

1 Гц – 100 МГц (синус)

Погрешность

±(5x10-6xf +1 ед.сч.)

Время счета

10 мс ~ 10 с (плавная установка)

Индикатор

9,5 разрядов

СЧЁТЧИК

Количество импульсов

£ 4,29x109 (управление: ручное или внешним стробимпульсом)

Макс частота следов.

До 50 МГц

ОБЩИЕ ДАННЫЕ

Напряжение питания

220 В (± 15 %), 50 / 60 Гц

Габаритные размеры; масса

255 x 370 x 100 мм; 2,5 кг

Интерфейс

RS-232, опция GPIB
