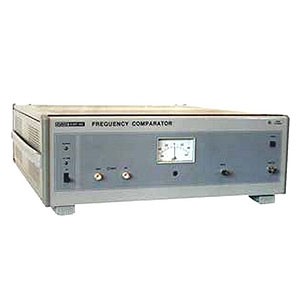

Ч7-46 Компаратор частотный

Назхначение Ч7-46

Ч7-46 предназначен для измерения разности и нестабильности частот выходных сигналов 5, 10 или 100 МГц стандартов частоты и времени, а также нестабильности частоты и фазы, вносимой усилителями, умножителями, делителями частоты и другими четырехполюсниками.

Прибор позволяет измерять:

•  относительную разность частот входных сигналов;
•  относительную нестабильность частоты входных сигналов;
•  спектральную плотность мощности фазовых флуктуаций (с помощью внешнего анализатора спектра);
•   набег разности фаз измеряемых сигналов.

Прицип действия Ч7-46
Принцип действия прибора Ч7-46  основан на преоб- разовании измеряемых сигналов 5, 10 или 100 МГц в сигнал частотой 1 Гц с увеличением относительной нестабильности частот в 104, 106 или 108 раз.

Компаратор частотный Ч7-46 имеет в своем составе преобразователь частот 5, 10 или 100 МГц к частоте 1 Гц и фазовый детектор используемый для измерения спектральной плотности мощности фазовых шумов, которая затем измеряется внешним электронно-счетным частотомером.

Область применения Ч7-46

Поверка, испытания стандартов частоты и времени. Высокоточные исследования нестабильности частоты и фазы выходных сигналов стандартов частоты, усилителей, умножителей частоты и т.д.

Измерение температурного коэффициента из- менения фазы (ТКФ), вносимого усилителями, умно- жителями, радиочастотными кабелями.

Технчиеские характеристики Ч7-46

Номинальные значения частот измеряемых сигналов
5, 10 и 100 МГц
Отклонение от номинального значения не более
3,5.10-7
Коэффициенты умножения разрешающей способно-
сти измерений нестабильности частоты: к=108, 106, 104
Относительная разность входных частот не более:
1.10-10 при к=108
1.10-8 при к=106
7.10-7 при к=104
Основная погрешность измерения (СКО), вносимая компаратором частотным, при к=108 и 106 не более:

Основная погрешность измерения (СКО), вносимая прибором при к=104 на частоте 5 МГц не более:
4.10-13 за 1 с
4.10-14 за 10, 100 с, 1 ч

Среднеквадратическое значение напряжения входных сигналов 1±0,2 В

Температурный коэффициент изменения фазы, приведенный к входу не более 15 пс/°С
Спектральная плотность мощности вносимых фазовых шумов на частоте 5 МГц:
при отстройке от несущей 10 Гц -140 дБ/Гц при отстройке от несущей 100 Гц -145 дБ/Гц
при отстройке от несущей 1 кГц -155 дБ/Гц
при отстройке от несущей 10 кГц -155 дБ/Гц

Общие данные Ч7-46

Диапазон рабочих температур 5…50 °С Относительная влажность воздуха при температуре25 °С до 98%
Питание от сети переменного тока 220±22 В, 50 Гц
При отключении сети прибор автоматически пере- ключается на питание от внешнего источника посто- янного тока напряжением 22-30 В. Переключение происходит без дополнительной погрешности
Потребляемая мощность:
от сети переменного тока: 50 ВА
от источника постоянного тока 40 Вт
Габариты 480х160х555 мм
Масса 20 кг
