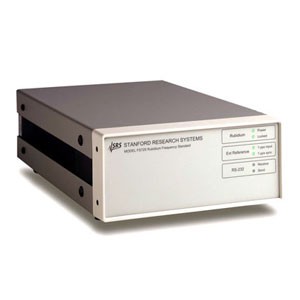

Разработка современных источников прецизионной частоты развивается по двум направлениям: повышение точности воспроизведения частоты и расширение предоставляемых пользователю возможностей по более удобной работе. Лабораторный стандарт частоты FS725 производства компании «Stanford Research» (США) является ярким представителем реализации в приборах направления по достижению удобства в работе. Посторенный на базе давно известного атомарного перехода в рубидиевой ячейке, стандарт FS725 обеспечивает погрешность установки частоты за год не более ±5×10-10 и кратковременную нестабильность не более ±1×10-11 за 10 секунд. Данное значение является стандартным для источников на рубидиевой ячейке и отвечает большинству сегодняшних запросов. Однако, в отличие от предыдущего поколения таких стандартов и даже от некоторых современных аналогов, FS725 значительно удобнее в работе.
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
ПАРАМЕТРЫ ВЫХОДА |
Выходные частоты |
5 и 10 МГц (синус), 1 Гц импульс длительностью 10 мкс |
|
Амплитуда |
0,5 В ± 10% на нагрузке 50 Ом для частот 5 и 10 МГц |
|
|
2,5 В на нагрузке 50 Ом для частоты 1 Гц |
|
Фазовые шумы |
<-130 дБн/Гц (отстройка 10 Гц) |
|
|
<-140 дБн/Гц (отстройка 100 Гц) |
|
|
<-150 дБн/Гц (отстройка 1 кГц) |
|
|
<-155 дБн/Гц (отстройка 10 кГц) |
|
Гармонические искажения |
<-60 дБн |
|
Негармонические искажения |
<-100 дБн (в полосе 100 кГц) |
ПОГРЕШНОСТЬ |
Погрешность |
±5x1011 (при выпуске из производства) |
|
|
±5x10"11 (за месяц) |
|
|
±5x10"10 (за 1 год) |
|
|
±5x10"9 (за 20 лет, типично) |
|
Кратковременная |
<2хЮ"11 (за 1 с) |
|
нестабильность |
<1хЮ"11 (за 10 с) |
|
|
<2х10"12(за100с) |
|
Воспроизводимость от |
|
|
включения к включению |
±5x10"11 |
|
Диапазон подстройки |
±2x10"9 (внешним постоянным напряжением от 0 до 5 В) |
|
|
±5x10"7 (по RS-232) |
|
Время прогрева |
7 минут до достижения погрешности 1x109 |
ПАНЕЛИ УПРАВЛЕНИЯ |
Индикация передней панели |
Питание, захват частоты по рубидиевому источнику, 1 Гц вход и |
|
|
выход, работа по RS-232 |
|
Разъемы на задней панели |
Подстройка частоты, вход 1 Гц, выход 10 МГц (2 штуки), выход 5 |
|
|
МГц, выход 1 Гц, RS-232, реле ошибки, захвата внутренней частоты и |
|
|
внешней синхронизации |
|
Дополнительные |
Плата расширения: |
|
опциональные выходы |
4 выхода 10 МГц, 1 выход 5 МГц, 1 выход 1 Гц |
|
|
Возможна одновременная установка до 3-х плат расширения |
ОБЩИЕ ДАННЫЕ |
Условия применения |
Температура от +10 до +40 °С |
|
Напряжение питания |
115/230 В; 50/60 Гц |
|
Габаритные размеры (Ш х В х Г) |
216x89x330 мм |
|
Масса |
3,6 кг |
|
Комплект поставки |
Шнур питания (1), руководство по эксплуатации, ПО |
