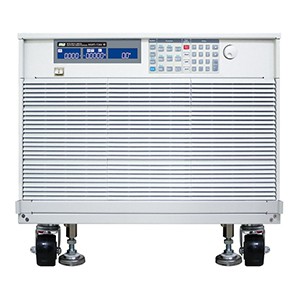

АКИП-1344 Нагрузки электронные

Входные параметры

Напряжение на нагрузке

60 В

Ток в нагрузке

1000 А

Мощность

5 кВт

Мин. Uвх при макс. токе

0,1 В @ 320 А / 0,7 В @ 1000 А

Режим постоянного напряжения (CV)

Диапазон установки

0 – 60 В

Дискретность установки

1 мВ

Погрешн. установки

±(0,05%*Uуст+0,05%*Uконечн)

Режим постоянного сопротивления (CR)

Диапазон установки

0,001 – 0,06 Ом / 0,06 – 3600 Ом

Дискретность установки

0,001 мОм / 277 мкс

Погрешн. установки

±(0,2%*Rуст+0,2%*Rконечн)

Режим постоянного тока, статический режим (CC)

Диапазон установки

0 – 100 А / 0 – 1000 А

Дискретность установки

1,667 мА / 16,67 мА

Погрешн. установки

±(0,1%*Iуст+0,2%*Iконечн)

Режим постоянной мощности (CP)

Диапазон установки

500/ 5000 Вт

Дискретность установки

8,34/ 83,4 мВт

Погрешн. установки

±(0,5%*Pуст+0,5%*Pконечн)

Режим постоянного тока, динамический режим (Dynamic CC)

Диапазон периода переключения нагрузки

50 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс

Дискр. уст. периода

0,001мс/0,01 мс/ 0,1 мс/ 1 мс

Погрешность

1 мкс/10 мкс/ 100 мкс/ 1 мс + 50 ppm

Диапазон скорости изменения силы тока

24 мА – 1,5 А/мкс

240 мА – 15 А/мкс

Разрешение

6/ 60 мА/мкс

Диапазон уст. тока

0 – 100 А/ 100 – 1000 А

Разрешение

1,667 мА/ 16,67 мА

Погрешность

± (0,1%*уст.знач. + 0,2% от диапазона)

Измерение напряжения

Диапазон измерения

0 – 6 В / 60 В

Разрешение

0,1 мВ/ 1 мВ

Погрешность

±(0,025%*Uизм+0,025%*Uконечн)

Измерение тока

Диапазон измерения

0 – 100 А/ 100 – 1000 А

Разрешение

1,667 мА/ 16,67 мА

Погрешность

±(0,1%*Iизм+0,1%*Iконечн)

Измерение мощности

Пределы измерения

500 / 5000 Вт

Разрешение

0,01/ 0,1 Вт

Погрешность

±(0,125%*Pизм+0,125%*Pконечн)

Общие данные

Интерфейс

опционально: RS-232, USB, GPIB, LAN (1 слот для установки)

Потребл. мощность

600 Вт

Габарит. размеры

577x647x766 мм

Габарит. размеры без колес

469x647x766 мм

Масса

100 кг
