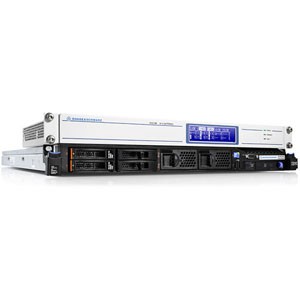

AVHE100 головной модуль для обработки AV сигналов R&S

Кодирование AV сигналов

Кодер аудиосигнала

  MPEG-1 audio layer II, стереосигнал

исходный сигнал: несжатый аудиосигнал через SDI, микширование сигнала DolbyDigital 5.1 или перекодирование сигнала Dolby Digital 2.0

32 – 256 кбит/сек.

Кодер видеосигналов стандартного разрешения

  Частота кадров

   DVB с чересстрочной разверткой

50 полей/сек.

   DVB с прогрессивной разверткой

50 кадров/сек.

  Формат кодирования видеосигнала

    H.264

вплоть до высокого профиля на уровне 3.0

формат цветовой модели 4:2:0

    MPEG-2

вплоть до основного профиля на основном уровне

формат цветовой модели 4:2:0

Кодер видеосигналов высокой четкости

  Частота кадров

   DVB с чересстрочной разверткой

только для разрешения 1920 x 1080 пикселей

50 полей/сек.

   DVB с прогрессивной разверткой

только для разрешения 1280 x 720 пикселей

50 кадров/сек.

  Формат кодирования видеосигнала

    H.264

вплоть до высокого профиля на уровне 4.0

формат цветовой модели 4:2:0

    MPEG-2

вплоть до основного профиля на основном уровне

формат цветовой модели 4:2:0

Генерация транспортного потока

(Ре)мультиплексор DVB (R&S^®AVS-K101)

  Генерация нового мультиплексированного транспортного потока из сжатых входных сигналов (службы и компоненты)

максимальное количество программ без перекодирования

16 программ

  PID-фильтрация / преобразование со сжатием

конфигурируется для каждого элементарного потока

  PSI/SI

автоматическая генерация

PAT, PMT, BAT, NIT/o, SDT/o, TOT и другие таблицы

динамическая регенерация

BAT, NIT/o, SDT/o, TOT, CAT и другие таблицы

SFN-адаптер DVB-T (R&S^®AVS-K115)

согласно ETSI TS 101191

Шлюз DVB-T2 (R&S^®AVS-K106 иR&S^®AVS-K107)

Мониторинг

Видеоэкран (R&S^®AVS-K110)

  Декодирование программ

максимальное количество программ

36 программ (ТВ или радио) одновременно в отдельных окнах
