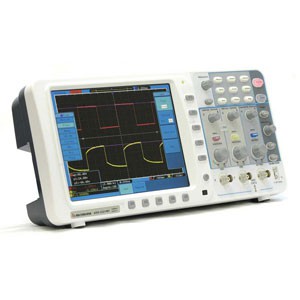

ADS-2221MV Осциллограф АКТАКОМ
2 канала. Полоса пропускания - 200 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал). Макс. память - 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Самописец. Интерфейс: USB-host, USB-device, VGA. Дисплей: 20 см, цветной, TFT, 800 х 600. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.
|
Характеритстика
|
Значение
|
||||
|
Полоса пропускания
|
200 MГц
|
||||
|
Количество каналов
|
2 + внешний запуск
|
||||
|
Регистрация
|
Режим
|
Обычный, пиковый детектор, усреднение
|
|||
|
|
Макс. дискретизация (реальное время)
|
2 Гвыб/сек (1 Гвыб/сек - 2 канала)
|
|||
|
Вход
|
Связь по входу
|
открытый, закрытый, земля
|
|||
|
Входной импеданс
|
1 MΩ±2% в параллель 10пФ±5пФ
|
||||
|
Учет ослабления пробников
|
1X，10X，100X，1000X
|
||||
|
Максимальное входное напряжение
|
400 Вп-п (DC + AC пик-пик)
|
||||
|
Ограничение полосы пропускания
|
20 МГц, полный диапазон
|
||||
|
Изолированность каналов
|
50 Гц: 100 : 1
10 МГц: 40 : 1 |
||||
|
Задержка между каналами (типичное)
|
150 пс
|
||||
|
Параметры
горизонтальной системы |
Диапазон частоты выборки
|
0.5 Выб/сек ~ 2 Гвыб/сек (один канал),
0.5 Выб/сек ~ 1 Гвыб/сек (два канала) |
|||
|
Интерполяция
|
(sin x)/x
|
||||
|
Глубина записи
|
10 M точек на каждый каналl
|
||||
|
Коэффициент развертки
|
1 нс/дел ~ 100 с/дел, с шагом 1~2~5
|
||||
|
Погрешность времени выборки и времени задержки
|
±100 ppm
|
||||
|
Погрешность измерения интервалов
|
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
||||
|
Параметры вертикальной системы
|
АЦП
|
8 бит
|
|||
|
Вертикальное отклонение
|
2 мВ/дел ~ 10 В/дел
|
||||
|
Диапазон смещения
|
±1 В (2 мВ ~ 50 мВ),
±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В ) |
||||
|
Полоса пропускания для аналогового периодического сигнала
|
200 МГц
|
||||
|
Полоса пропускания для однократного сигнала
|
Полный диапазон
|
||||
|
Низкочастотный предел
|
≥5 Гц ( на входе, закрытый вход, -3dB)
|
||||
|
Время нарастания
|
≤1.75 нс (типичное)
|
||||
|
Погрешность коэф.усиления
|
±3%
|
||||
|
Погрешность коэф.усиления (усреднения)
|
Усреднение по 16 регистрациям:
±(3% + 0.05 дел) |
||||
|
Измерения
|
Курсорные
|
ΔV и ΔT между курсорами
|
|||
|
Автоматические
|
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
|
||||
|
Математические операции
|
|
||||
|
|
сложение, вычитание, умножение, деление, БПФ
|
||||
|
Сохранение во внутреннюю память
|
15 осциллограмм
|
||||
|
Фигуры Лиссажу
|
Диапазон
|
Полный
|
|||
|
Сдвиг фаз
|
±3 градуса
|
||||
|
Частота ( типичное)
|
1 кГц прямоугольного сигнала
|
||||
|
Характеристики
|
Значене
|
|
|
Диапазон уровня запуска
|
Внутренний
|
±6 делений от центра экрана
|
|
EXT
|
±600 мВ
|
|
|
EXT/5
|
±3 В
|
|
|
Погрешность уровня запуска (типичная)
|
Внутренний
|
±0.3 деления
|
|
EXT
|
±(40 мВ + 6% от утановл. значения)
|
|
|
EXT/5
|
±(200mV +6% от утановл. значения)
|
|
|
Блокировка уровня запуска
|
100 нс ~ 10 с
|
|
|
Автоматческая установка уровня 50% (типичное)
|
Входной сигнал ≥50 Гц
|
|
|
Запуск по фронту
|
наклон
|
нарастающий, спадающий
|
|
чувствительность
|
0.3 деления
|
|
|
Запуск по длительности импульса
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
|
диапазон установок
|
24 нс ~ 10 с
|
|
|
Запуск по видеосигналу
|
система
|
NTSC, PAL и SECAM
|
|
диапазон строк
|
1-525 (NTSC) и 1-625 (PAL/SECAM)
|
|
|
Запуск по скорости нарастания
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
|
диапазон установок
|
24 нс ~ 10 с
|
|
|
Поочередный запуск
|
Режим запуск для канала CH1
|
Edge, Pulse, Video, Slope
|
|
Режим запуск для канала CH2
|
Edge, Pulse, Video, Slope
|
|
|
Тип дисплея
|
диагональ 8” , ЖК, TFT матрица
|
|
Разрешение дисплея
|
800 (по горизонтали) × 600 (по вертикали) точек
|
|
Количество цветов
|
65536 цветов
|
|
Выходное напряжение (типичное)
|
амплитуда 5 В на нагрузке больше 1MΩ.
|
|
Частота (типичное)
|
Меандр 1 кГц
|
|
Для связи с ПК
|
USB2.0
|
|
Сохранение
|
USB
|
|
Выход
|
VGA
|
|
Модуль Годен/Негоден
|
Встроенный
|
|
Напряжение
|
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
|
|
Потребляемая мощность
|
<18 Вт
|
|
предохранитель
|
1 A, T тип, 250 В
|
|
Батарея питания (опция)
|
4000 мАч / 3.7 В
|
|
Габаритные размеры
|
340 мм × 155 мм × 70 мм (Д*В*Г)
|
|
Вес
|
Около 1.82 кг
|
