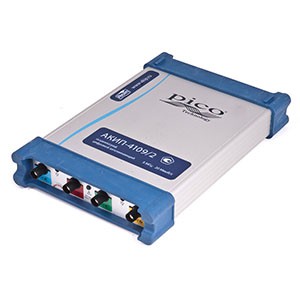

Особенности осциллографа АКИП 4109/2
|
Канал вертикального отклонения |
|
|
Полоса пропускания (-3 дБ) |
5 МГц |
|
Число каналов |
4 (диффер.) |
|
Коэффициент отклонения (Коткл) |
100 мВ/дел ... 400 В/дел |
|
Погрешность установки Коткл |
±1% |
|
Время нарастания, не более |
70 нс |
|
Входное сопротивление |
10 МОм/12 пФ |
|
Максимальное входное напряжение |
400 Впик. |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки (Кразв) |
500 нс ... 100 с/дел |
|
Погрешность установки Кразв |
±50 ppm (± 0,005%) |
|
Режимы работы |
основной, окно, ZOOM окна, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
канал А (B, C или D) |
|
Расширенный запуск развертки |
Фронт, пороговый (гестерезис), по длительности, по интервалу, отложенная, окно, логические условия |
|
Режим запуска |
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
12 бит |
|
Максимальная частота дискретизации (однократный сигнал) |
1 канал - 20 МГц 2 канала - 10 МГц 3 и 4 канала – 5 МГц |
|
Эквивалентная частота дискретизации |
нет |
|
Длина записи (на канал) |
1 канал - 512 К 2 канала – 256 К 3 и 4 канала – 128 К |
|
Частота дискретизации (в режиме самописца) |
1 кГц |
|
Внутренний буфер |
0 ... 1000 осциллограм (запись и воспроизведение) |
|
Режимы сбора данных |
выборка, усреднение, послесвечение, цифровой самописец |
|
Курсорные измерения |
|
|
Функции |
DU, DT, 1/DT |
|
Автоматические измерения |
|
|
По вертикали |
пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0 ... 5 МГц |
|
Индикация спектрограммы |
амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|
Общие данные |
|
|
Источник питания |
от ПК по шине USB, 500 мА |
|
Интерфейс |
USB 2.0 (совместимый с USB 1.1) |
|
Габаритные размеры |
255х170х40 мм |
|
Масса |
920 гр. |
