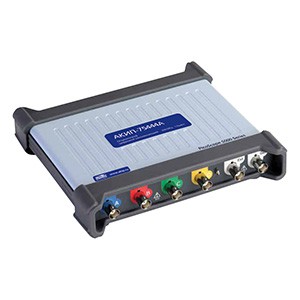

АКИП-75443B Цифровые запоминающие USB-осциллографы

Параметр

Значение

Канал вертикального отклонения

Число входных каналов

4

Полоса пропускания (-3 дБ)

АЦП 8…15 бит: 0…100 МГц

АЦП 16 бит: 60 МГц

Ограничение полосы пропускания

20 МГц

Коэф. отклонения (Коткл.)

20 мВ/дел…4 В/дел

Вид входа

открытый, закрытый

Погрешность установки Коткл.

±50 мВ … ±20 В

≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы

±10 мВ … ±20 мВ

Все режимы: ± 5 % от полной шкалы

Время нарастания

АЦП 8…15 бит: 3,5 нс

АЦП 16 бит: 5,8 нс

Входной импеданс

1 МОм±1% / 13 пФ±1 пФ

Входное напряжение

± 10 мВ … ± 20 В (11 диапазонов)

Постоянное смещение

±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ)

±2,5 В (диапазоны: 500 мВ, 1, 2 В)

±20 В (диапазоны: 5, 10, 20 В)

Защита от перенапряжения

± 100 В (DC + ACпик)

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс…1000 с/дел

Погрешность установки Кразв.

± 2 ppm (± 0,0002 %)

Режимы работы

Основной, ZOOM окна, X-Y

Джиттер синхронизации, скз

≤ 3 пс

Синхронизация

Источники синхросигнала

Любой из 4-х каналов, внешняя синхронизация

Условия запуска развертки

Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый

Режим запуска

Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память)

Вход внеш. синхронизации

100 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик)

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо

Частота дискретизации на канал (однокр. сигнал)

12 бит

14 бит

1 канал

500 МГц

125 МГц

2 канала

250 МГц

125 МГц

3 канала

125 МГц

125 МГц

4 канала

125 МГц

125 МГц

Эквивалентная частота дискретизации

5 ГГц

Длина памяти (при объедении)

8 бит: 128 МБ

≥ 12 бит: 64 МБ

Сегментированная память

10000 сегментов

Интерполяция

Линейная, Sin X / X

Режимы сбора данных

Выборка, послесвеч., цифровой самописец (100 МБ)

Курсорные измерения

Функции

ΔU; ΔT; 1/ΔT

Автоматические измерения

По вертикали

Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка

Статистика

Минимум, максимум, СКО

Анализатор спектра

Диапазон входных частот

0…100 МГц

Индикация спектрограммы

Амплитуда, удержание пика, среднее значение

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса

Глубина БПФ

128…1048576 точек

Функциональный генератор

Формы выходных сигналов

Синус, меандр, треугольник, постоянное напряжение (DC)

Диапазон частот

0,03 Гц … 20 МГц

Погрешн. установки частоты

± 2 ppm (± 0,0002 %)

Выходной уровень

±2 В; погрешность 1%, на нагрузке 50 Ом

ГКЧ

Прямой/обратный ход

Генератор сигналов произвольной формы

Частота дискретизации

200 МГц

Длина памяти СПФ

32 кБ

Разрешение ЦАП

14 бит

Время нарастания/спада

< 10 нс

Калибратор

Выход калибратора пробников

Меандр 1 кГц, 3 Впик-пик, 600 Ом

Декодирование

Формат последов. данных

CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI

Допусковой контроль

Статистика (Годен/Не годен)

В допуске, не в допуске, общее кол-во тестов
