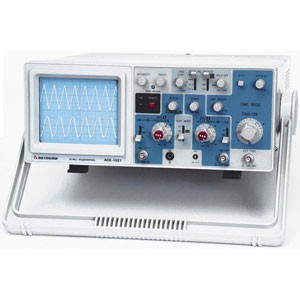

АСК-1021 Осциллограф АКТАКОМ
|
СИСТЕМА ОТКЛОНЕНИЯ ПО ВЕРТИКАЛИ
|
|
|
Чувствительность
|
· 5 мВ/дел ... 5 В/дел (режим Х1)
· 1 мВ/дел ... 1 В/дел (режим Х5)
|
|
Аттенюатор
|
На 10 шагов с последовательностью 1-2-5
|
|
Система верньерной регулировки
|
Обеспечивает возможность плавного изменения значения между шагами с перекрытием всего диапазона
|
|
Погрешность
|
±3%
|
|
Входное сопротивление
|
1 МОм
|
|
Входная емкость
|
25 пФ
|
|
Полоса пропускания
|
25 МГц
|
|
Время установления
|
Приблизительно 14 нс
|
|
Максимальное напряжение на входе
|
400 В (пост.+перем.)
|
|
Режимы работы
|
CH 1 — режим работы канал 1, одиночная осциллограмма
CH 2 — режим работы канала 2, одиночная осциллограмма ALT — оба канала, попеременный режим CHOP — оба канала, режим манипуляции ADD — алгебраическая сумма каналов СН 1 + СН 2 |
|
Инвертирование сигнала
|
Только для канала 2
|
|
СИСТЕМА ОТКЛОНЕНИЯ ПО ГОРИЗОНТАЛИ
|
|
|
Коэффициент развертки
|
0,1 мкс/дел ... 0,2 с/дел в последовательности 1-2-5, 20 шагов
|
|
Система верньерной регулировки
|
Обеспечивает возможность плавного изменения значения развертки между шагами с перекрытием всего диапазона
|
|
Погрешность
|
±3%
|
|
Масштабирование
|
x10
|
|
Блокировка
|
Регулируется непрерывным образом от обычного режима NORM блокировки до 5-ти кратного увеличения значения, соответствующего указанному обычному режиму
|
|
СИНХРОНИЗАЦИЯ
|
|
|
Режимы
|
авто, норм., ТВ
|
|
Источники синхронизации
|
канал 1, канал 2, сеть, внешний вход
|
|
Вход внешнего сигнала синхронизации
|
1 МОм/30 пФ, макс. амплитуда 300 В (пост.+перем.)
|
|
РЕЖИМ X-Y
|
|
|
Входы
|
канал 1 — вход X, канал 2 — вход Y
|
|
Чувствительность
|
5 мВ/дел ... 5 В/дел
|
|
Полоса пропускания
|
2 МГц
|
|
Сдвиг фазы
|
Менее 3°
|
|
ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА
|
|
|
Тип
|
Прямоугольная с масштабной сеткой
|
|
Область индикации
|
8 х 10 дел. (1 дел. = 1см)
|
|
Напряжение системы ускорения
|
2,1 кВ
|
|
Фосфорное покрытие
|
Типа Р31
|
|
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
|
|
|
Z-вход
|
Положительный сигнал ТТЛ-логики, низкий уровень интенсивности сигнала гашения при любом сигнале интенсивности, высокий уровень непогашенного сигнала любой интенсивности
|
|
Выход сигнала канала 2
|
100 мВ/дел (без нагрузки)
50 мВ/дел (с нагрузкой 500 Ом) |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ
|
|
|
Экран
|
ЭЛТ, 8×10 дел
|
|
Сигнал калибратора
|
Прямоугольный импульс, 1 кГц, 2 В
|
|
Питание
|
220 В, 50/60 Гц
|
|
Потребляемая мощность
|
40 Вт
|
|
Габаритные размеры
|
370х440х180 мм
|
|
Масса
|
7,8 кг
|
