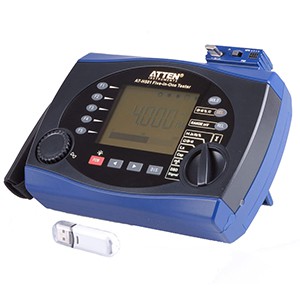

ATTEN AT-H501 Тестер осциллографический

Характеристики

Параметры

Значения

ФУНКЦИЯ ОСЦИЛЛОГРАФ (DSO)

Канал вертикального отклонения

Полоса пропускания

0…25 МГц

Коэффициент отклонения

20 мВ/дел…50 В/дел (шаг 1-2-5)

Входное сопротивление

1 МОм ± 2% // 20 пФ±3 пФ

Сопряжение входа

Открытый, закрытый

Время нарастания

 ≤ 14 нс

Погрешность Коткл.

±5%

Макс. входное напряжение

30 В пик-пик (до 300 В пик в положении перекл. делителя 10:1).

Канал горизонт.  Отклонения

Коэффициент развертки

10 нс/дел…2,5 с/дел (шаг 1-2,5-5)

 Погрешность Кразв.

± 0,01%

Режим развертки

Основная, прокрутка (перемещение окна просмотра по горизонтали в диапазоне 0...2500 точек с шагом 50 выборок)

Синхронизация

Режимы запуска

Однократный, ждущий

Источник синхронизации

Канал 1

Типы синхронизации

По фронту (нарастание/ спад), ТВ-синхронизация (поле, строка)

Погрешность установки уровня синхронизации

± 0,1 деления

Аналого-цифровое преобразование

Частота дискретизации

100 МГц

Объем памяти

4 К

Разрядность АЦП

8 бит

Автоматические измерения

Функции по вертикали

Uпик-пик; +Uпик; -Uпик.;

Функции по горизонтали

Частота (f); период (T)

Курсорные измерения

∆V, ∆t

Дополнительные возможности

Интерфейс

USB

Автоустановка

В/дел, с/дел, параметры синхросигнала

Внутренняя память

4Kб, (40 осциллограмм)

ФУНКЦИЯ    ТЕСТЕР

РЕЖИМ   ГЕНЕРАТОРА

Выходной сигнал

Диапазоны частот

10…100 Гц/ 100…1000 Гц/ 1кГц…10 кГц; >10 кГц (17 фикс. значений*)

Разрешение

1 Гц/ 10 Гц/ 100 Гц в зав. от диапазона

Выходной уровень

> 1 В скз

РЕЖИМ   ЧАСТОТОМЕРА

Входной сигнал

Диапазоны частот

10 Гц…50 МГц / 50 МГц…60 МГц

Макс. разрешение

0,1 Гц/ 10 кГц

Скважность

10..94,9%

Погрешность измерения

± 0,2%...± 0,5%

Чувствительность

от 500 мВ

РЕЖИМ    МУЛЬТИМЕТРА (DMM)

Постоянное и переменное напряжение

Пределы измерения напряжений

Пост. (DCV) - 600 мВ, 6, 60, 600, 2000 В

Перем. (ACV) - 600 мВ, 6, 60, 600, 1000 В

Диапазон частот ~U

50 Гц…20 кГц

Разрешение

100 мкВ, 1, 10, 100 мВ, 1В - в зависимости от предела

Входное сопротивление

10 МОм

Погрешность измерения

± 0,8%

Постоянный и переменный ток

Предел измерений

30 мА, 600 мА («напрямую) и 10 А - с т/шунтом

Разрешение

10 мкА, 100 мкА и 10 мА

Диапазон частот перем. тока

50 Гц…5 кГц

Погрешность измерения

Пост. ток (DCA): ±1%.. ± 2,5% в зав. от предела

Перем. Ток (ACA): ±1,5%... ±2,5% в зав. от предела

Тест диодов

Напряжение теста

3,2 В (ХХ)

Макс. ток

1,5 мА

Прозвонка цепи

Порог срабатывания

30 Ом (непрерывный зв. сигнал)
