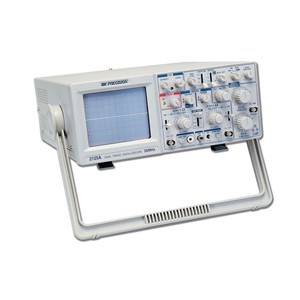

BK Precision 2125A - Двухканальный осциллограф, 30 МГц:
Свойства:
|
ВЕРТИКАЛЬНОЕ ОТКЛОНЕНИЕ (КАНАЛ 1 И КАНАЛ 2)
|
|||
|
Чувствительность
|
от 5 мВ/дел. до 5 В/дел., от 1 мВ/дел. до 1 В/дел. с усилением x 5
|
||
|
Делитель
|
10 ступеней с шагом 1-2-5. Управление с помощью верньера предусматривает полную регулировку между ступенями.
|
||
|
Погрешность
|
± 3%, ± 5% при x 5
|
||
|
Входное сопротивление
|
1 МОм ± 2%
|
||
|
Входная емкость
|
25 пФ ± 10% пФ
|
||
|
Полоса пропускания
|
от 5 мВ до 5 В/дел., DC - 30 МГц (-3 дБ) при усилении x 5: DC - 10 МГц (-3 дБ)
|
||
|
Время нарастания
|
12 нс (выброс не более 5%)
|
||
|
Рабочие режимы
|
CH 1: Канал 1, один луч
|
||
|
CH 2
|
Канал 2, один луч
|
||
|
ALT
|
Два луча, попеременно
|
||
|
CHOP
|
Два луча, поочередно
|
||
|
ADD
|
Алгебраическая сумма Канал 1+ Канал 2
|
||
|
Обращение полярности
|
Только Канал 2
|
||
|
Макс. вход. напряжение
|
400 В (DC + AC от пика до пика)
|
||
|
РАЗВЕРТКА
|
|||
|
Режимы развертки
|
Основная, Смешанная (отображается и основная, и задержанная развертка) или Задержанная (отображается только задержанная развертка) X-Y
|
||
|
Скорость основной развертки
|
от 0,1 мкс/дел. до 2 с/дел., 23 ступени из ряда 1-2-5, управление с помощью верньера предусматривает полную регулировку времени развертки между ступенями
|
||
|
Погрешность
|
± 3%
|
||
|
Растяжка развертки
|
x 10, ± 5%
|
||
|
Скорость задержанной развертки
|
от 0,1 мс/дел. до 0,1 с/дел., 23 ступени из ряда 1-2-5
|
||
|
Функция Hold-off
|
Плавная регулировка основной развертки. Увеличивает скорость развертки в 10 раз.
|
||
|
Функция Delay Time Position
|
Плавная регулировка времени задержки для основной и задержанной развертки
|
||
|
СИНХРОНИЗАЦИЯ
|
|||
|
Режимы
|
Авто (свободный ход) или ждущий, TV-H, TV-V
|
||
|
Источники
|
Канал 1, Канал 2, Сеть, Переменный, Внешний
|
||
|
Макс. напряжение при внешнем запуске
|
300 В (DC + AC от пика к пику)
|
||
|
Связь по входу сигнала запуска
|
AC от 30 Гц до 30 МГц
|
||
|
TV-H
|
Используется для запуска по кадровому синхроимпульсу TV-сигнала
|
||
|
TV-V
|
Используется для запуска по строчному синхроимпульсу TV-сигнала
|
||
|
ЧУВСТВИТЕЛЬНОСТЬ СИНХРОНИЗАЦИИ
|
|||
|
Фильтр
|
Полоса пропускания
|
Внут.
|
Внеш.
|
|
AUTO
|
100 Гц – 40 МГц
|
1,5 дел
|
> 0,1 В пик-пик
|
|
Norm
|
100 Гц – 40 МГц
|
1,5 дел.
|
> 0,1 В пик-пик
|
|
TV-V
|
DC – 1 кГц
|
0,5 дел.
|
> 0,05 В пик-пик
|
|
TV-H
|
1 кГц – 100 кГц
|
0,5 дел
|
> 0,05 В пик-пик
|
|
ГОРИЗОНТАЛЬНОЕ ОТКЛОНЕНИЕ (вход через канал 1)
|
|||
|
Режим X-Y
|
Коммутируемое переключение с помощью переключателя X-Y. CH1: ось X; CH2: ось Y
|
||
|
Чувствительность
|
Такая же, как по вертикальному каналу 2
|
||
|
Погрешность
|
Ось Y: ± 3%, Ось X: ± 6%
|
||
|
Входной импеданс
|
Такой же, как по вертикальному каналу 2
|
||
|
Полоса пропускания
|
Обычно, DC – 1 МГц (- 3 дБ) отклонение по горизонтали до 6 дел.
|
||
|
Разность фаз X-Y
|
30 или меньше при частоте 50 кГц
|
||
|
Макс. вход. напряжение
|
Такое же, как по вертикальному каналу 2
|
||
|
ЭЛТ
|
|||
|
Тип
|
Прямоугольный, с внутренней масштабной сеткой
|
||
|
Рабочая область
|
8 x 10 дел. (1 дел. = 1 см)
|
||
|
Ускоряющее напряжение
|
2 кВ
|
||
|
Люминофор
|
P31
|
||
|
Поворот луча
|
Электрический, регулируется с передней панели
|
||
|
Калибровочный сигнал
|
1 кГц (± 10%) положительный меандр, 2 В пик-пик, ±3%
|
||
|
ТЕСТЕР КОМПОНЕНТОВ
|
|||
|
Проверяемые компоненты
|
Резисторы, конденсаторы, катушки индуктивности и полупроводники
|
||
|
Тестовое напряжение
|
макс. 6 В среднеквадратичного значения (в разомкнутом состоянии)
|
||
|
Тестовый ток
|
макс. 11 мА (в закороченном состоянии)
|
||
|
Тестовая частота
|
Частота сети (в США – 60 Гц)
|
||
|
Калибровочный сигнал
|
1 кГц (± 10%) положительный меандр, 2 В пик-пик, ± 2%
|
||
|
Другие характеристики
|
|||
|
Соответствие заявленным характеристикам
|
от 500 до 95 0 по Фаренгейту (100 - 350 С) при относительной влажности < 85%
|
||
|
Работа на полной мощности
|
от 320 до 104 0 по Фаренгейту (00 - 400 С) при относительной влажности < 85%
|
||
|
Хранение
|
от -40 до 158 0 по Фаренгейту (-200 - 700 С)
|
||
|
Питание
|
Около 40 Вт
|
||
|
Все остальные рабочие характеристики аналогичны характеристикам модели 2120А
|
|||
|
Размеры (В x Ш x Г)
|
7 x 14,5 x 17,25 дюйма (180 x 370 x 440 мм)
|
||
|
Масса
|
17,2 фунта (7,8 кг)
|
||
|
Принадлежности (Трехлетняя гарантия)
|
|||
|
Входит в комплект поставки:
|
Руководство по эксплуатации, два пробника PR-33Ax1/x10 или эквивалентные, шнур питания постоянного тока, запасной предохранитель
|
||
|
Под заказ:
|
Детекторная головка PR-32А, пробник PR-37Ax1/x10/REF, пробник PR-100Ax100, высоковольтный пробник PR-55 x 1000, сумка для переноски LC-210A
|
||
