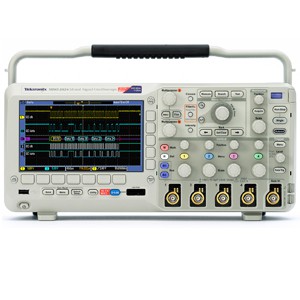

DPO2000 осциллограф Tektronix
Осциллографы с цифровым люминофором (DPO) серии DPO2000 обладают всеми необходимыми средствами для отображения сигналов и быстрой локализации проблем. Осциллографы серии DPO2000 – это первые осциллографы с длиной записи 1 млн. точек по всем каналам, функцией запуска и декодирования сигналов последовательных шин, перестраиваемым фильтром нижних частот, позволяющим увидеть мельчайшие подробности сигнала в полной полосе осциллографа, и все это в одном компактном корпусе. Такая интеграция расширяет возможности системы запуска на все 20 каналов, что идеально подходит для отладки смешанных аналого-цифровых схем.
Система навигации и поиска Wave Inspector®
Длина записи является основной характеристикой осциллографа и равна числу выборок, которые можно оцифровать и сохранить за один захват. Чем больше длина записи, тем больший интервал сигнала можно захватить с определенным разрешением по времени (частотой дискретизации).
Первые цифровые осциллографы могли захватывать и сохранять всего 500 точек, что сильно затрудняло захват всей полезной информации до и после исследуемого события. С годами производители осциллографов, стремясь не отстать от требований рынка, делали длину записи все больше и больше, обеспечивая захват все больших интервалов с большим разрешением. Такие записи, состоящие из нескольких миллионов точек.
Основные технические характеристики
Запуск по последовательным интерфейсам и декодирование
Простота в обращении
Разработка и анализ аналого-цифровых схем (серия MSO2000)
Применение
Технические характеристики
Система вертикального отклонения – аналоговые каналы
|
Система вертикального отклонения аналоговых каналов |
DPO2012 |
DPO2014 |
DPO2024 |
|
Число каналов |
2 |
4 |
4 |
|
Аналоговая полоса*1 (-3 дБ) |
100 МГц |
100 МГц |
200 МГц |
|
Расчетное время нарастания фронта |
3,5 нс |
3,5 нс |
2,1 нс |
|
Аппаратное ограничение полосы пропускания |
20 МГц |
||
|
Режим входа |
Связь по постоянному току, связь по переменному току, земля |
||
|
Входное сопротивление |
1 МОм ±2 %, 11,5 пФ ±2 пФ |
||
|
Диапазон чувствительности |
от 2 мВ/дел до 5 В/дел |
||
|
Вертикальное разрешение |
8 бит |
||
|
Макс. входное напряжение |
300 В (ср.кв.) с выбросами ≤450 В |
||
|
Погрешность усиления постоянного напряжения (с установленным смещением 0 В) |
±3 % для чувствительности от 10 мВ/дел до 5 В/дел, ±4 % для чувствительности от 2 мВ/дел до 5 мВ/дел |
||
|
Диапазон смещения |
|||
|
от 2 мВ/дел до 200 мВ/дел |
±1 В |
||
|
от >200 мВ/дел до 5 В/дел |
±25 В |
||
|
Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) |
≥100:1на частоте ≤100 МГц 100:1 на частоте ≤200 МГц |
||
1 Полоса пропускания 20 МГц при 2 мВ/дел для всех моделей
Система горизонтальной развертки – аналоговые каналы
|
|
DPO2012 |
DPO2014 |
DPO2024 |
|
Максимальная частота дискретизации |
1 Гвыб./с |
||
|
Минимальная длительность импульса |
7,0 нс |
3,5 нс |
|
|
Максимальная длина записи (все каналы) |
1 М точек |
||
|
Максимальный интервал захвата при наивысшей частоте дискретизации (все каналы) |
1 мс |
||
|
Диапазон скорости развертки |
от 4 нс до 100 с |
|
от 2 нс до 100с |
|
Диапазон задержки развертки |
от - 10делдо5000 с |
||
|
Диапазон сдвига между каналами |
±100 нс |
||
|
Точность развертки |
±25 х 10-6 |
||
