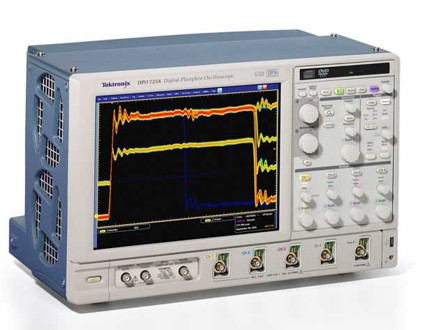

DPO7104 осциллограф цифровой запоминающий

особенности

Цена по запросу

Добавить к заказу

Заказать в один клик

Доставка по всей России
Под заказ

Особенности

· 4-канальные модели на полосу 2.5 ГГц, 1 ГГц и 500 МГц

· Частота дискретизации до 10 GS/s в реальном времени на всех 4-х каналах (до 40 GS/s – на одном канале!)

· Длина записи до 400 млн. точек с технологией «MultiView Zoom» для быстрой навигации по захваченному буферу данных

· >250,000 осциллограмм в секунду – скорость захвата осциллограмм (режим DPO)

· MyScope™ - индивидуальная настройка интерфейса пользователем

· Технология Pinpoint™ обеспечивает неограниченные возможности настройки системы синхронизации для захвата интересующих пользователя событий

· Небольшой размер и вес

· Сенсорный XGA-дисплей 12.1" (диагональ 30 см) – cамый большой в отрасли!

· Восстановление тактовой частоты в последовательных цифровых потоках

· Синхронизация по низкоскоростным последовательным протоколам (I²C, SPI, CAN)

· Специализированные программные пакеты для измерения джиттера/тайминга, силовых систем, тестирования Ethernet и USB 2.0

· Программа OpenChoice® на базе ОС Microsoft Windows XP обеспечивает широкие возможности расширенного анализа

Область использования

· Анализ сигнальных трактов, джиттера и тайминга в цифровых и телекоммуникационных системах отладка и тестирование на соответствие стандартам последовательных потоков данных в цифровых и телекоммуникационных системах

· Проектирование низкоскоростных последовательных шин данных типа CAN, SPI, I²C, LIN

· Исследование быстрых переходных процессов

· Измерение и анализ в силовых электронных устройствах

· Автомобильная электроника

· Видео

DPO-7000 – новое поколение осциллографов, построенных на технологии цифрового фосфора (DPO/DPX™) и лучшее в отрасли решение для проверки сигнальных трактов, адресованное разработчикам, работающим над верификацией, отладкой, и тестированием сложных электронных проектов.
Новое семейство обладает исключительными возможностями в области сбора и анализа сигналов, простотой в работе и непревзойденными средствами отладки, существенно ускоряя решение каждодневных задач инженера и исследователя. Наибольший в отрасли дисплей и интуитивно-понятный пользовательский интерфейс обеспечивают легкий доступ к максимальному кол-ву информации.

· Высокая скорость оцифровки на всех моделях и на всех каналах помогает захватить больше деталей в наблюдаемом сигнале (переходные процессы, аномальные участки, быстрые фронты) – 40 GS/s в реальном времени на одном канале для модели с полосой 2.5 ГГц

· Опция 2SR – удваивает скорость оцифровки на моделях 1 ГГц и 500 МГц

· Наилучший уровень джиттера и вертикальная точность для точных измерений

· Наиболее длинная в отрасли память обеспечивает лучшее временное разрешение и захват большей временной последовательности

· Стандартная длина записи – 10 миллионов точек на канал. Опция - до 400 миллионов точек (на модели 2.5 ГГц)

· Легкое управление и прокрутка этой глубокой памяти с помощью MultiView Zoom обеспечивает детальное сравнение и анализ множества сегментов собранных осциллограмм.

· Разработанные для новой серии новые пробники с наивысшими параметрами обеспечивают точную и адекватную работу с однополярными, дифференциальными и токовыми сигналами
С функцией « MyScope » можно создать собственное контрольное окно осциллографа только с теми регулировками, которые Вам необходимы.

С легкостью за минуту Вы сможете создать собственный «персональный» набор настроек и функциональных кнопок осциллографа, выбрав их из полного меню прибора простым перетаскиванием мышкой.
Однажды создав свое персональное окно контроля осциллографа, Вы сможете теперь его легко вызывать одним нажатием кнопки главного меню прибора. Можно настроить неограниченное число пользовательских окон для каждого сотрудника, который использует прибор, или для каждой задачи, которая будет решаться на приборе.

Программный пакет OPENCHOICE® – оснастите вашу измерительную систему привычными средствами анализа!
Сетевые возможности пакета OpenChoice и его возможности для анализа добавляют существенную гибкость осциллографам TEKTRONIX на базе Windows XP: посредством быстрой встроенной шины захваченные осциллограммы могут быть направлены из устройства сбора данных прямо в приложения Windows, установленные на приборе много быстрее, чем по обычному интерфейсу GPIB. Для анализа данных и документирования результатов в пакет OpenChoice включены версии Tektronix для промышленных стандартных протоколов Windows типа TekVISA ™ и ActiveX. Драйверы инструмента IVI включены в пакет для обеспечения легкой работы осциллографа через GPIB, последовательные интерфейсы и LAN от программ, запущенных на приборе или внешнем ПК. Интеграция осциллографа с внешним ПК и не-Windows- хостом также поддерживается в DPO-7000 (DPO-7054, DPO-7104, DPO-7204). Программы передачи данных в виде инструментальных панелей для Excel или Word используются для анализа или документирования на встроенном ПК или внешнем ПК.

Захватите данные прямо в окно электронной таблицы Excel или в отчет редактора Word с помощью уникальных инструментальных панелей пакета OpenChoice

Ускорение отладки сложных электронных проектов

Режим сбора данных FastAcq ускоряет отладку, ясно показывая аномалии в потоке сигналов.

Существенно отличаясь от просто эмуляции послесвечения аналогового осциллографа, фирменный режим FastAcq, реализованный Tektronix на базе технологии цифрового фосфора DPO/DPX™, захватывает сигнал со скоростью более 250000 осциллограмм в секунду на всех 4-х каналах одновременно, резко повышая вероятность обнаружения редких аномальных событий в потоке данных.
Просто вращая ручку интенсивности, вы сможете увидеть те события в потоке данных, которые никто до Вас не видел, т. к. частота появления элементов сигнала кодирована цветом.
Некоторые производители осциллографов декларируют высокую скорость захвата, но только достигается она лишь в короткое время заполнения буфера, (а потом наступает длительное «мертвое» время простоя прибора, необходимое для обработки и отображения захваченных осциллограмм), DPO-7000 (DPO-7054, DPO-7104, DPO-7204) дает реальную высокую скорость захвата по всему времени работы прибора, позволяя пользователю экономить минуты, часы или даже дни в ходе выявления редких событий в потоке данных, по которым нет возможности настроить систему синхронизации.
Возможность осциллографа синхронизироваться по интересующим пользователя событиям – главное качество при отладке и верификации сложных сигналов.
Пытаетесь ли Вы найти системную ошибку или необходимо выделить часть сложного сигнала для дальнейшего анализа, синхронизация Tektronix’ Pinpoint™ обеспечит необходимое решение!
Система синхронизации Pinpoint использует кремний-германиевую (SiGe) технологию для обеспечения чувствительности системы синхронизации во всем частотном диапазоне осциллографа и позволяет выбрать все типы синхронизации как на событии «А», так и на событии «B» при работе в режиме 2х-событийной синхронизации с задержкой типа A/B. Она позволяет захватить очень короткие импульсные помехи с очень малым джиттером синхронизации.

DPO-7000: захват глитчей длительностью до 200 пс

Другие системы синхронизации предлагают многочисленные виды синхронизации только на событие «А», а задержанное событие запуска «B» может быть запущено только по фронту импульса и, кроме того, часто не обеспечивает возможности переустановить запуск, если событие «B» не происходит.
Синхронизация Pinpoint™ обеспечивает полный набор расширенных типов синхронизации как по событию «А», так и по событию «B», при этом есть возможность переустановить запуск в начало последовательности условия запуска после прошествии указанного пользователем времени, комбинации состояния или перехода, т.о. даже очень редкие события в сложных сигналах могут быть захвачены.
Если другие осциллографы предлагают менее 20 комбинаций условий запуска, то Pinpoint предлагает свыше 1400 комбинаций без ограничения возможностей. Теперь вы можете даже использовать пробники, подключенные к входу внешней синхронизации, не теряя функциональности.

DPO-7000: Захват нарушений установления / фиксации относительно фронта тактового импульса до 360 пс

Запуск по битовым последовательностям стандартных последовательных шин

I²C (Inter-Integrated Circuit) – запуск по этой шине – стандартная возможность DPO-7000 (DPO-7054, DPO-7104, DPO-7204), включает условие СТАРТ, ОТСУТСТВИЕ ДАННЫХ, РЕСТАРТ, ЧТЕНИЕ ДАННЫХ, АДРЕС и/или фрейм данных, в 10-битовом или 7-битовом формате.
SPI (Serial Peripheral Interface) запуск по этой шине – также стандартная особенность DPO-7000 (DPO-7054, DPO-7104, DPO-7204), и включает запуск по образцу данных в заданном пользователем фрейме.
CAN (Controller Area Network) запуск по этой шине – опциональная возможность DPO-7000 (опция LSA) и включает запуск по старту или концу CAN – фрейма любого CAN-low или CAN-high сигнала, запуск по типу фрейма (Data, Remote, Error, Overload), идентификатору, данным, ОТСУТСТВИЕ ДАННЫХ, ОШИБКЕ БИТОВОГО ЗАПОЛНЕНИЯ.

DPO-7000: легкий запуск по заданному адресу протокола I²C

ТВ-запуск

Аналоговое HDTV/EDTV: запуск по видеосигналам стандарта 1080i, 1080p, 720p и 480p, а также стандартная видеосинхронизация по любой строке в полукадре, по всем строкам, по всем полям, четным или нечетным полям для видеосигналов NTSC, SECAM и PAL.
Дополнительно доступны сетки IRE и «мВ», которые облегчают измерения и визуальную проверку сигнала.

Для отладки систем с последовательной архитектурой используйте запуск по последовательному образцу для потока последовательных данных NRZ (без возвращения в ноль) со встроенной системой восстановления тактовой частоты (доступно только для модели DPO-7254 с опцией PTM).
Опция PTM восстанавливает тактовый сигнал, определяет переходы и декодирует символы и другие данные протокола последовательных данных. Вы сможете увидеть захваченные битовые последовательности, декодированные в слова для обычного анализа (для 8/10-битового и др. последовательных потоков данных), или Вы можете установить необходимые декодированные слова в качестве шаблона для захвата в потоке данных.

Взаимодействие с логическими анализаторами для проектирования и отладки цифровых систем

Отображение данных через iView™ (Tektronix’ Integrated View) позволяет разработчикам цифровых систем эффективно решать проблемы целостной передачи сигналов и быстро и эффективно отлаживать и верифицировать свои проекты.
Технология iView™ позволяет наблюдать синхронизированные по времени цифровые (от логического анализатора) и аналоговые сигналы (от осциллографа) в одном окне дисплея логического анализатора и выделять аналоговые характеристики цифровых сигналов, которые могут привести к сбоям в работе цифровых систем. Не требуется калибровка пользователя. Однажды установленная система iView™ работает полностью автоматически.

Широкий диапазон встроенных средств расширенного анализа осциллограмм

Чтобы вам не требовалось – простые математические выражения на осциллограммах, тестирование по маскам, проверка «годен/негоден» и специализированные приложения, осциллографы DPO-7000 предлагают лучшие в отрасли наборы инструментов для анализа и тестирования!

Курсорные измерения по буферу данных позволяют легко измерять временные соотношения меду различными элементами осциллограмм в разных каналах. Курсоры, имеющие связь между режимами дисплея YT и XY, позволяют легко измерять фазовые соотношения и определять выход за пределы области допустимых значений системы.

53 типа автоматических измерений параметров сигнала расположены в графическом меню, организованном по группам АМПЛИТУДНЫЕ, ВРЕМЕННЫЕ, КОМБИНИРОВАННЫЕ, ГИСТОГРАММЫ и ТЕЛЕКОММУНИКАЦИОННЫЕ. К услугам пользователя статистические такие статистические результаты измерений, как среднее значение, минимальное, максимальное, стандартная девиация и объем выборки.
Определите и примените к осциллограмме любое математическое выражение и получите на экране результат в том виде, каком вам необходимо. Доступ к общеупотребительным функциям обработки осциллограмм осуществляется нажатием одной кнопки! Для сложных случаев с помощью математического редактора, выполненного в виде обычного калькулятора, создайте алгебраическое выражение, содержащее живую осциллограмму, сохраненную осциллограмму, математические функции, результаты измерений, скалярные и определяемые пользователем переменные.
БПФ (FFT – быстрое преобразование Фурье) стандартное средство для анализа спектра сигнала, реализованное с лучшими параметрами. Расширенные настройки обеспечивают прямой выбор частотной полосы, центральной частоты и разрешения.
Фильтрация – позволяет выделить или удалить некоторые важные компоненты сигнала, такие как шум или конкретные гармоники с помощью самостоятельно созданного пользовательского фильтра или с помощью стандартных фильтров, поставляемых вместе с прибором.

Опциональные специализированные программные пакеты для анализа осциллограмм

Пакет измерения и анализа джиттера и тайминга (Опция JA3) – этот программный пакет расширяет возможности осциллографа, обеспечивая проведение измерений джиттера в соседних циклах тактового импульса по каждому импульсу в режиме однократного захвата данных. Множество измерений и графиков позволяют быстро оценить тайминг системы в меняющихся условиях.
Пакет тайминга и декодирования протоколов для CAN и LIN (Опция LSA) – когда вам необходимо убедиться в четкой и надежной работе сетей CAN или LIN, эта опция поможет измерить допуски осциллятора, задержку распространения и одновременно декодировать сообщения CAN и LIN.

Пакет измерения и анализа мощности (Опция PWR) – позволяет анализировать рассеяние мощности в импульсных системах питания и магнитных компонентах, а также генерировать отчет в заданном пользователем формате.
Маски тестирования телекоммуникационных сигналов (Опция MTM) –обеспечивает полный портфель масок для тестирования на соответствие стандартам последовательных коммуникационных сигналов.
Пакет тестирования Ethernet (Опция ET3) –обеспечивает тестирование на соответствие для сигналов 10/100/1000Base-T.
Пакет тестирования USB (Опция USB) – обеспечивает тестирование на соответствие для сигналов USB2.0.

Спецификация

РЕЖИМЫ СИНХРОНИЗАЦИИ
По фронту (Edge) – нарастающий или ниспадающий фронт по любому каналу или входу внешней синхронизации на передней панели. Режимы связи включают: открытый вход (DC), закрытый (АС) подавление шума, ВЧ- и НЧ- фильтр.
По глитчу (Glitch) – запуск по глитчу (импульсной помехе) положительной, отрицательной или любой полярности. Минимальная длина глитча до 200 пс (типично) со временем переустановления 250 пс (только для DPO-7254).
По ширине (Width) – Запуск по ширине (больше или меньше заданного пользователем значения) положительного или отрицательного импульса (до 225 пс).
По ранту (Runt) – запуск по импульсу, который пересекает один пороговый уровень и, не пересекая второй пороговый уровень, вновь пересекает первый. На импульс могут быть дополнительно наложены условия по времени или комбинации логических состояний.
По истечению времени (Timeout) – запуск по событию, которое остается высоким, низким или любым (не изменяясь) в течение заданного периода времени (выбирается от 300 пс).
По переходу (Transition) – Запуск по импульсу, фронт которого быстрее или медленнее, чем заданное пользователем значение. Фронт может быть восходящий, нисходящий или любой.
По нарушениям установления/фиксации (Setup/Hold) – Запуск по нарушениям, как времени установления, так и времени удержания (фиксации) между фронтом тактового импульса и данными. Сигналы могут поступать по любым двум входным каналам.
По шаблону (Pattern) – запуск происходит когда заданный шаблон сочетания состояний по входам становится неверным или остается верным в течение заданного периода времени. Шаблон (с условиями AND, OR,NAND, NOR) задается уровнями сигнала на 4-х входных каналов, определяемых как ВЫСОКОЕ, НИЗКОЕ и НЕВАЖНО.
По состоянию (State) – Любое логическое сочетание сигналов на входах каналов 1,2,3, тактируемое по нарастающему или ниспадающему фронту сигнала на входе 4.
По окну (Window) – Запуск по событиям, которые попадают или не попадают в окно, образованное двумя заданными пользователем уровнями. На событие могут быть дополнительно наложены условия по времени или комбинации логических состояний.
Задержка запуска по времени T – от 5 нc до 250 с.
Задержка запуска по событиям – от 1 до 10,000,000 событий.

ПАРАМЕТР	DPO-7054	DPO-7104	DPO-7254
Вертикальная развертка
Входные каналы	4	4	4
Аналоговая полоса пропускания (аппаратная, по уровню –3 dB)	500 МГц	1 ГГц	2.5 ГГц^*1
Время нарастания по уровню от 10% до 90% (Типично)	415 пс	225 пс	150 пс
Время нарастания по уровню от 20% до 80% (Типично)	260 пс	160 пс	100 пс
Точность (DC)	±1.25% (±1%типично) при нулевом смещении и в центре экрана
Аппаратное ограничение полосы	250 МГц или 20 МГц
Режимы входов	AC, DC, GND
Входной импеданс (программно переключаемый)	1 МОм ±1%, 12 пФ ±2 пФ или 50 Ом ±1%
Входная чувствительность	1 МОм: от 1 мВ/дел до 10 В/дел; 50 Ом: от 1 мВ/дел до 1 В/дел
Вертикальное разрешение	8 бит (>11 бит с усреднением)
Макс. входное напряжение, 1 МОм	±150 В CAT I, снижается при 20 dB/decade до 9 V_RMS выше 200 кГц
Макс. входное напряжение, 50 Ом	5 V_RMS, с пиками менее ±24 V
Диапазон позиционирования осциллограммы на экране	±5 делений
Диапазон вертикального смещения	от 1 мВ/дел до 50 мВ/дел: ±1 V от 50.5 мВ/дел до 99.5 мВ/дел: ±0.5 V от 100 мВ/дел до 500 мВ/дел: ±10 V от 505 мВ/дел до 995 мВ/дел: ±5 V от 1 В/дел до 5 В/дел: ±100 V от 5.05 В/дел до 10 В/дел: ±50 V
Точность смещения	От 1 мВ/дел до 9.95 мВ/дел: ±0.2% (смещения) ±0.1 дел. ±1.5 мВ От 10 мВ/дел до 99.5 мВ/дел: ±0.35% (смещения) ±0.1 дел. ±1.5 мВ От 100 мВ/дел до 1 В/дел: ±0.35% (смещения) ±0.1 дел. ±15 мВ От 1.01 В/дел до 10 В/дел: ±0.25% (смещения) ±0.1 дел. ±150 мВ
Задержка между любыми двумя каналами (типично)	<=100 пс (50 Ом, DC вход, одинаковые В/дел или выше 10 мВ/дел)
Изоляция между каналами (любые два канала при одинаковом вертикальном масштабе)	>=100:1 при <=100 МГц и >=30:1 выше 100 МГц
^*1 Типичная полоса пропускания системы из DPO-7254 с пробником TAP2500 – 2.5 ГГц
Горизонтальная развертка
Диапазон времен развертки	От 100 пс/дел до 1000 с/дел	50 пс/дел до 1000 с/дел	25 пс/дел до 1000 с/дел
Диапазон времен развертки с опцией 2SR	50 пс/дел до 1000 с/дел	25 пс/дел до 1000 с/дел	-
Временное разрешение (в режиме стробоскопа – ET Mode)	1 пс	500 фс	250 фс
Временное разрешение (в режиме стробоскопа – ET Mode) с опцией 2SR	500 фс	250 фс	-
Диапазон временной задержки горизонтальной развертки	от 5 нc до 250 с
Диапазон подстройки синхронизации (временной задержки) каналов	±200 нс
Точность измерения интервалов времени	((0.06/частота дискретизации)+(2.5 ppm x показание)) RMS
Джиттер синхронизации (RMS)	1.5 пс_RMS (типично)
Уровень шумового джиттера	<1 пс RMS (<2 пс в пике) для записи длиной <10 мкс <2.5 пс RMS для записи длиной <30 мс <65 частей на триллион для записи длиной <10 с
Точность горизонтальной развертки	±2.5 ppm + временной дрейф <1 ppm в год
Система сбора данных
Частота дискретизации в режиме реального времени:
1 канал (макс.)	10 GS/s	20 GS/s	40 GS/s
с опцией 2SR	20 GS/s	40 GS/s	—
2 канала (макс.)	5 GS/s	10 GS/s	20 GS/s
с опцией 2SR	10 GS/s	20 GS/s	—
3 или 4 канала (макс.)	2.5 GS/s	5 GS/s	10 GS/s
с опцией 2SR	5 GS/s	10 GS/s	—
Частота дискретизации в режиме стробоскопа (Эквивалентного времени)	4 TS/s (для повторяющегося сигнала)
Макс. длина записи на канал в стандартной конфигурации	40 M (1 кан.), 20 M (2 кан.), 10 M (4 кан.)
С опцией длины записи 2RL	80 M (1 кан.), 40 M (2 кан.), 20 M (4 кан.)
С опцией длины записи 5RL	200 M (1 кан.), 100 M (2 кан.), 50 M (4 кан.)
С опцией длины записи 10RL	—	—	400 M (1 кан.), 200 M (2 кан.), 100 M (4 кан.)
Максимальный временной интервал сбора данных при наивысшем временном разрешении в реальном времени (для 1 канала)
Разрешение (Однократный захват)	100 пс (10 GS/s)	50 пс (20 GS/s)	25 пс (40 GS/s)
с опцией 2SR	50 пс (20 GS/s)	25 пс (40 GS/s)	—
Максимальный интервал со стандартной памятью	4 мс	2 мс	1 мс
Максимальный интервал со стандартной памятью с опцией 2SR	2 мс	1 мс	—
Макс. интервал с опцией 2RL	8 мс	4 мс	2 мс
Макс. интервал с опцией 2RL, с опцией 2SR	4 мс	2 мс	—
Макс. интервал с опцией 5RL	20 мс	10 мс	5 мс
Макс. интервал с опцией 5RL, с опцией 2SR	10 мс	5 мс	—
Макс. интервал с опцией 10RL	—	—	10 мс
Система синхронизации Pinpoint™ (см. описание выше)
Чувствительность
Внутренняя, режим открытого входа (DC)	0.5 дел. от DC до 50 МГц, повышается до 1 дел. при 2 ГГц
Внешняя (Вход внешней синхронизации) 1 МОм	250 мВ от DC до 50 МГц, повышается 350 мВ при 250 МГц
Параметры синхронизации
Событие «A» и задержанное событие «B»: типы запуска	Фронт, Глитч, Рант, Ширина импульса, Временя перехода, По истечении времени, Шаблон, Состояние, Установления/фиксации, Окно – все кроме Фронт, Шаблон и состояние м.быть дополнительно обременены условиями по логическим состояниям на двух каналах
Типы синхронизации по низкоскоростным последовательным протоколам (только событие «A»)	I²C, SPI, RS-232, CAN (только с опцией LSA). Запуск по адресам, данным, по спец. состояниям установления связи, и др. условиям)
Главные типы запуска	АВТО, НОРМАЛЬНЫЙ, ОДИНОЧНЫЙ
Последовательности синхронизации	Главный, Задержанный на время, Задержанный по событиям, Переустановка по времени, Переустановка по состоянию, Переустановка по переходу. Все последовательности могут включать отдельную горизонтальную задержку после события запуска до положения окна сбора данных по времени.
Телекоммуникационная синхронизация (требуется опция MTM)	Поддерживается AMI, HDB3, BnZS, CMI, MLT3 и NRZ сигналы. Выбор между изолированными формами положительной или отрицательной единицей, нулевым, а также глазковый шаблон на соответствие стандартам.
Запуск по последовательному образцу (только на DPO-7254 и требует опцию PTM)	Распознается слово, содержащее до 64 бит, спцифицированных в двоичном формате (высокий, низкий, неважно) или 16-ричном формате. Запуск по данным NRZ со скоростью до 1,25 GBaud
Видеосинхронизация	Запуск по отрицательному синхроимпульсу композитного видеосигнала поле 1 или поле 2 для перемежающихся систем, всем полям, заданной пользователем строке, или всем строкам. Поддерживаются системы стандартов NTSC, PAL, SECAM, и HDTV 1080/24sF, 1080p/25, 1080i/50, 1080i/60, 1080p/24, 720p/60, 480p/60
Система восстановления тактовой частоты (опция, только на DPO-7254)
Clock Recovery Phase Locked Loop Bandwidth	Fixed при FBaud/500
Частотный диапазон	От 1.5 MBaud до 1.56 GBaud
Джиттер восстановлдения тактовой частоты (RMS)	<0.25% битового периода+ 5 пс_RMS для образца данных PRBS <0.25% битового периода+ 5 пс_RMS for для повторяющегося образца данных “0011”
Tracking/Acquisition Range	±5% of requested baud
Минимальная амплитуда сигнала, необх. для восстановления тактовой частоты	1 деление (пик-пик) до 1.56 GBaud
Диапазон уровня запуска
Внутренний	±12 делений от центра экрана
Вход внешней синхронизации	Интерфейс TekVPI; ±5 В (50 Ом); 150 В CAT I, снижается 20 dB/декаду до 9 В_RMS above выше 200 кГц (1 МОм)
От сети	Фиксиров. при 0 В
Режимы входа синхронизации	DC, AC (подавляется при <60 Гц), ВЧ-фильтр ( подавляется >30 кГц), НЧ-фильтр (подавляется <80 кГц), фильтр шума (снижается чувсвительность)
Диапазон удержания запуска	От 250 нc минимально до 12 c максимально

РЕЖИМЫ СБОРА ДАННЫХ
Режим быстрого сбора (FastAcq– режим DPO) режим FastAcq оптимизирует осциллограф для анализа динамичных сигналов и захвата редких событий. Максимальная скорость захвата в этом режиме >250000 осциллограмм в секунду.
Режим БД осциллограмм (Wavefилиm Database) – накапливает базу данных собранных осциллограмм, обеспечивая 3-х мерную матрицу по осям «амплитуда», «время» и «отсчеты».
Обычный (Sample) – осуществляется сбор оцифрованных величин.
Пик-детектор (Peak Detect) – захватывает узкие импульсные помехи в реальном времени на всех частотах дискретизации режима реального времени: захватываются импульсы длиной 1 нc при <125 MS/s; 1/частоту дискретизации при > 250 MS/s.
Режим усреднения – от 2 до 10,000 осциллограмм могут усредняться.
Режим огибающей – от 1 до 2 x 109 осциллограмм могут включаться в огибающую «мин-макс».
Режим увеличения вертикального разрешения (Hi-Res) – работающее в режиме реального времени усреднение по соседним точкам осциллограммы, снижает случайный шум и повышает эффективное вертикальное разрешение.
Режим самописца (Roll Mode) – частота дискретизации до 10 MS/s с максимальной длиной записи до 40 МБ.

ИЗМЕРЕНИЯ ОСЦИЛЛОГРАММЫ
Автоматические измерения – доступно 53 типа, из них 8 могут быть отображены на экране одновременно, статистика измерений, определяемые пользователем опорные уровни, измерения в заданном пользователем стробе (части осциллограммы).
Амплитудные – Амплитуда, Высокое, Низкое, Максимальное, Минимальное, Размах (от пика до пика), Среднее, Среднее за цикл, СКЗ (RMS), СКЗ за цикл, Положительный выброс, Отрицательный выброс.
Временные – Скорость нарастания, Скорость спада, Положительная ширина импульса, Отрицательная ширина импульса (интервал между ними), Положительная скважность (заполнение), Отрицательная скважность (заполнение), Период, Частота, Задержка.
Комбинированные – Area, Cycle Area, Фаза, Ширина пачки.
Гистограммы – Осциллограмм в выборке, Попаданий в выбранную прямоугольную область, Пиковых значений, Медианное значение, Максимальное, Минимальное, От Пика до пика (размах), Среднее (µ), Стандартная девиация (s) {µ}+1s,{µ}+2s, {µ}+3s.
Параметры «глазковой» диаграммы – Коэф. раскрытия (абсолютный, %, dB), Высота глазка, Ширина глазка, Верх глазка, База глазка, % Пересечения, Джиттер (пик-пик, RMS, 6s), Шум (пик-пик, RMS), Отношение «Сигнал/Шум», Циклическое искажение, Q-фактор.

ОБРАБОТКА ОСЦИЛЛОГРАММ/МАТЕМАТИКА
Арифметическая – Сложение, Вычитание, Умножение, Деление осциллограмм и скалярных величин.
Алгебраические выражения – Определять сложные алгебраические выражении, включающие Осциллограммы, Скалярные величины, Задаваемые пользователем переменные, и Результаты измерений параметров осциллограммы, например, (Integral (CH.1-Mean(CH.1)) x 1.414 x VAR1).
Математические функции – Усреднение, Инвертирование, Интегрирование, Дифференцирование, Квадратный корень, Экспонента, Log10, Loge, Abs, Ceiling, Floor, Min, Max, Sin, Cos, Tan, ASin, ACos, ATan, Sinh, Cosh, Tanh.
Относительные – Булевые результаты сравнения >, <.
Спектральные функции – Амплитудный спектр, Фазовый спектр, Реальная и мнимая часть спектра.
Вертикальные единицы – Амплитуда: Линейный, dB, dBm.
Фаза: Градусы, радианы, групповая задержка.
IRE и мВ единицы.
Оконные функции – Прямоугольное, Hamming, Hanning, Kaiser-Bessel, Blackman-Harris, Gaussian, Flattop2, Tek Exponential.
Определение осциллограмм – как произвольное математическое выражение.
Функции фильтрации – Определяемые пользователем фильтры. Несколько фильтров поставляются в комплекте.
Функция маски – функция, которая генерирует пиксельную карту БД собранных осциллограмм для режима WFDB. Кол-во выборок может быть задано пользователем.

ПАРАМЕТРЫ ДИСПЛЕЯ
Тип дисплея – Цветной жидкокристаллический на активной матрице, сенсорный (чувствительный к касанию).
Размер дисплея – Диагональ: 307.3 мм (12.1дюйма).
Разрешение дисплея – XGA: 1240 пикселей по горизонтали x 768 по вертикали.
Стиль отображения осциллограмм – Векторный, Точками, Изменяемая персистенция, бесконечная персистенция.
Цветовая палитра – Нормальная, Зеленая, Серая, Температурная, Спектральная, Определяемая пользователем.
Формат отображения – YT, XY.

ПАРАМЕТРЫ ВСТРОЕННОГО КОМПЬЮТЕРА И ПЕРИФЕРИИ
Операционная система – Windows XP.
CPU – Процессор Intel Pentium 4, 3.4 ГГц.
Системная память – 2 ГБ.
HDD – удаляемый жесткий диск на задней панели, емкость 80 ГБ
Привод CD-R/W– на передней панели прибора, поставляется вместе с ПО для создания СD.
Принтер (опция) – термопринтер, устанавливается в сумку для аксессуаров, поставляемую вместе с прибором.

ПОРТЫ ВВОДА/ВЫВОДА
На передней панели:
Выход для настройки компенсации пробников – Амплитуда 1 В ±20% на нагрузке >50 Ом; частота 1 кГц ±5%.
Восстановление данных (только для DPO-7254) – BNC разъем <=1.25 Gb/s, Выход >=130 мВp-p при 50 Ом. Необходима опция для запуска этого режима.
Восстановление тактовой частоты (только для DPO-7254) – BNC разъем, <=1.25 Gb/s, Выход >=200 мВp-p при 50 Ом. Необходима опция для запуска этого режима.
USB 2.0 – Один на передней панели и 4 на боковой панели.
Вход внешней синхронизации – см. спецификацию на систему синхронизации.

На боковой/задней панели:
Параллельный порт – IEEE 1284, DB-25 разъем.
LAN-порт – RJ-45 розетка, поддерживает 10Base-T, 100Base-T и Gigabit Ethernet.
Последовательный порт – DB-9 COM1 порт.
VGA Video порт – разъем DB-15 (мама); подключает вторичный монитор для работы ОС в режиме двух мониторов.
VGA Video порт осциллографа – разъем DB-15 (мама), подключение внешнего монитора или проектора для показа дисплея осциллографа, включая живые осциллограммы.
Питание – переменное напряжение от 90 до 264 VRMS, от 47 до 63 Hz; CAT II, <400 VA.
Выход аналогового сигнала – BNC разъем обеспечивает буферизированную версию сигнала, подключенного на вход канала 3, когда канал 3 выбран источником синхронизации 50 мВ/дел ±20% при нагрузке 1 МОм, 25 мВ/дел ±20% при 50 Ом. 100 МГц на нагрузке 50 Ом.
Вход внешнего опорного генератора – BNC разъем, система горизонтальной развертки может привязана к внешнему генератору 10 МГц.
Выход опорного генератора – BNC разъем, TTL-совместимый выход внутреннего опорного генератора 10 МГц.
Выход синхронизации – BNC разъем, выдает импульс переключаемой полярности в момент запуска развертки.
GPIB порт – IEEE 488.2 стандарт.

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Настольная конфигурация:
Габаритные размеры (ШхВхГ): 451x292x265 мм
Масса нетто 15 кг
Масса в упаковке 28.9 кг
Конфигурация в стойке:
Габаритные размеры (ШхВхГ): 479x323x231 мм
Масса нетто 17.4 кг
Масса набора 2.5 кг

Охлаждение — требует свободного пространства с правой стороны 76 мм

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура:
Рабочая – от +10 ?C до +45 ?C.
Хранения – от –40 ?C до +71 ?C.
Влажность:
Рабочая –от 5% до 95% относительной влажности при +29 ?C, конденсат не допускается. Верхний предел снижается до 45% при температуре выше +30 ?C до +50 ?C.
Хранения –от 5% до 95% относительной влажности при +29 ?C, конденсат не допускается. Верхний предел снижается до 45% при температуре выше +30 ?C до +50 ?C.
Макс. высота над уровнем моря:
Рабочая – 3048 м.
Хранения– 12190 м.
Случайная вибрация:
Рабочая – не более уровня 0.27 GRMS.
Хранения – не более уровня 2.28 GRMS.
Соответствие:
Электромагнитная совместимость – 93/68/EEC; EN61326:1997 +A1 1998+A2:2000.
Сертификация – UL 3111-1, CSA1010.1, ISO11469,EN61010-1, IEC 61010-1.

Информация для заказа

DPO-7054 – 500 МГц цифровой фосфорный осциллограф.
DPO-7104 – 1 ГГц цифровой фосфорный осциллограф.
DPO-7254 – 2.5 ГГц цифровой фосфорный осциллограф.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Все модели включают: сумку для аксессуаров, защитную переднюю крышку, мышку, руководство пользователя для быстрого начала работы (071-173x-xx), приспособление для калибровки и синхронизации (выравнивание задержки) пробников (067-0405-xx), CDROM c программой осциллографа серии DPO-7000, CDROM для восстановления операционной системы осциллографов серии DPO-7000 (DPO-7054, DPO-7104, DPO-7204), CDROM c опциональным ПО, описание процедуры проверки технических параметров (PDF-файл), руководство по программированию на GPIB, сертификаты калибровки NIST, Z 540-1, и ISO9001, сетевой шнур, один год гарантии.
DPO-7054 также включает: 4.пассивных пробника P6139A 500 МГц, 10x.

ОПЦИИ ПРИБОРА (ЗАКАЗЫВАЮТСЯ ДОПОЛНИТЕЛЬНО)
Опции длины записи:
Опция 2RL – 80 млн. точек макс., 20 млн. точек/на канал.
Опция 5RL – 200 млн. точек max, 50 млн. точек/на канал.
Опция 10RL – 400 млн. точек max, 100 млн. точек/на канал (только для DPO7254).
Аппаратные опции:
Опция 2SR – Удваивает максимальную частоту дискретизации в режиме реального времени:
DPO-7104: 40 GS/s (1 канал), 20 GS/s (2 канала), 10 GS/s (3 или 4 канала).
DPO-7054: 20 GS/s (1 канал), 10 GS/s (2 канала), 5 GS/s (3 или 4 канала) – только для DPO-7054 и DPO-7104.
Опция 1P – Термопринтер в сумке.
Программные опции:
Опция JE3 –– базовая версия пакета анализа джиттера TDSJIT3.
Опция LSA – Анализ низкоскоростных последовательных сигналов, включает синхронизацию, декодирование и анализ CAN/LIN.
Опция ET3^*2 – TDSET3 - ПО для тестирования Ethernet на соответствие.
Опция JA3 – расширенная версия пакета анализа джиттера TDSJIT3.
Опция USB^*3 – ПО TDSUSBS для тестирования на соответствие USB2.0.
Опция MTM – Маски для тестирования последовательных коммуникационных сигналов.
Опция PTM^*4 – Синхронизация протокола для последовательных сигналов NRZ, включает запуск по образцу NRZ и аппаратное восстановление тактовой частоты для DPO7254.
Опция PWR – ПО DPOPWR для измерения и анализа сил

Как заказать DPO7104?

Цена по запросу

Заказать

По телефонам отдела продаж
По электронной почте info@pribserv.ru
Задать вопрос по WhatsApp
Задать вопрос по Viber
Написать сообщение через
форму обратной связи

Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.

Приведённые цены являются ориентировочными и на момент заказа требуют уточнения.

Наша компания принимает оплату только по безналичному расчёту.
