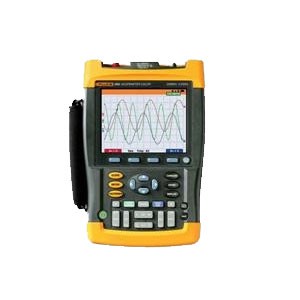

Портативный осциллограф Fluke-199B

Семейство осциллографов Fluke серии 190 предлагает технические характеристики, ранее встречавшиеся только у настольных приборов высшего класса. Обладая полосой пропускания 200 МГц, частотой дискретизации в реальном времени 2,5 ГГц и памятью глубиной в 27500 отсчётов для каждого входа, они идеально подходят для инженеров, которым необходимы полнофункциональные высококачественные осциллографы в компактном переносном исполнении с батарейным питанием.
Два входа с полосой 200 МГц
Частота дискретизации по каждому входу до 2,5 ГГц в реальном времени
Автоматический запуск развёртки Connect-and-ViewTM , полный набор ручных режимов запуска развертки и запуск внешним сигналом
Длина записи 27500 отсчётов на вход (при использовании режима записи осциллограммы ScopeRecord)
Автоматическое запоминание и последующее отображение до 100 экранов
24 автоматических измерения параметров осциллограммы
Курсор, электронная лупа, часы реального времени
Продолжительность работы от внутренней никель-металлогидридной батареи – 4 часа
Независимые плавающие входы с изоляцией на 1000 В
Содержит встроенный мультиметр эффективного значения на 5000 отсчётов и безбумажный самописец TrendPlotTM.
Автоматический захват и воспроизведение 100 экранных изображений

       Всякий работающий с осциллографами специалист знает, как раздражают неожиданные однократные помехи, которых потом никогда больше не увидеть. С осциллографами Fluke серии 190 это уже не так! Теперь, нажав на клавишу воспроизведения, можно повернуть время вспять. В нормальном режиме работы осциллограф непрерывно сохраняет в памяти 100 последних экранов. Каждый раз, когда формировано новое изображение на экране, оно замещает в памяти самое старое. В любой момент можно остановить процесс записи, тем самым “заморозив” последние 100 экранных изображений, которые можно просматривать по одному или запускать “мультфильм”. Для последующего анализа возможно использование курсоров. Можно даже воспользоваться расширенными возможностями по запуску развёртки, чтобы записать до 100 конкретных событий. В памяти можно сохранить – для воспроизведения или последующей передачи в PC – два набора по 100 экранных изображений с индивидуальной датировкой.

      В комплект поставки входят:
Зарядное устройство для батарей/сетевой адаптер BC190, щупы 10:1 VP190, наконечники с захватом “крючком” для щупов, заземляющие наконечники для щупов, мини-крокодилы, тестовые наконечники, Руководство пользователя, аккумуляторная батарея BP190 (установлена в корпус).
Крокодилы для щупов, двухмиллиметровые насадки для щупов, двухмиллиметровые насадки для цангового зажима 4 мм, крокодилы для цангового зажима, заземляющие выводы для цангового зажима 4 мм.
Дополнительные принадлежности:
Дополнительно могут поставляться футляры для аксессуаров, батареи, щупы, насадки для щупов, сменные щупы, тестовые насадки, интерфейсные кабели и программное обеспечение FlukeView.
Программное обеспечение FlukeView для документирования, сохранения и анализа
FlukeView® для Windows® помогает использовать ScopeMeter в максимальной степени за счёт
Документирования – передача осциллограмм, экранов и результатов измерений с тестера на персональный компьютер, печатать данные или вставлять их в отчёт.
Архивация – создание библиотеки осциллограмм с вашими комментариями, что облегчает поиск и сравнение.
Анализ – использование курсора, проведение спектрального анализа или экспорт данных в другие программы-анализаторы.
Тестеры ScopeMeter соединяются с ПК через интерфейсный кабель RS-232 с оптронной развязкой. Программное обеспечение и кабель поставляются как независимые компоненты или как часть специального комплекта. В этот комплект входит также жёсткий защитный футляр, обеспечивающий удобство переноски и сохранность прибора и аксессуаров.

Технические характеристики

Параметры
Полоса пропускания	200 МГц
Максимальная частота дискретизации в реальном времени	2,5 ГГц
Входы и преобразователи	2 плюс вход внешней синхронизации/вход мультиметра
Независимые плавающие изолированные входы	До 1000 В между входами, опорным напряжением и землёй
Шкала развёртки	От 5 нс/дел. до 2 мин./дел
Чувствительность входа	От 5 мВ до 100 В/дел
Максимальная длина записи	27500 точек /вход в режиме ScopeRecord 1000 точек/вход в режиме осциллографа
Минимальная длительность импульса синхронизации	50 нс (5 мкс/дел. – 1 мин./дел.)
Осциллографические измерения	С курсором – 7, автоматических – 24
Мультиметр истинного эффективного значения	5000 отсчётов, одиночный вход
Общие данные
Питание от сети	Адаптер/зарядное устройство входит в комплект поставки
Ёмкость батареи	4 часа никель-металло-гидридная
Размеры (ВхШхГ)	256 х 169 х 64 мм
Вес	1,95 кг
Сертификат безопасности	1000 В кат. II / 600 В кат. III
