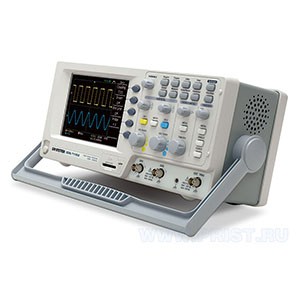

Назначение и преимущества осциллографа GDS71042
|
Канал вертикального отклонения |
|
|
Число каналов |
2 |
|
Полоса пропускания (-3дБ) |
0…40 МГц |
|
Коэф. отклонения (Коткл.) |
2 мВ/дел…5 В/дел (шаг 1-2-5) |
|
Погрешность установки Коткл. |
± 3 % |
|
Время нарастания |
<8.75 нс |
|
Входной импеданс |
1 МОм (± 2 %) / 16 пФ |
|
Макс. входное напряжение |
300 В (DC+AС пик, до 1 кГц) |
|
Диапазон смещения |
±0,4 В - при 2 мВ/дел…50 мВ/дел ± 4 В - при 10 мВ/дел…500 мВ/дел ± 40 В - при 1 В/дел…5 В/дел |
|
Режимы работы |
Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 |
|
Математика |
+, - ;БПФ |
|
Канал горизонтального отклонения |
|
|
Коэф. развертки (Кразв.) |
1 нс/дел…10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел |
|
Погрешность установки Кразв. |
± 0,01 % |
|
Режимы работы |
Основной, задержанный, ZOOM окна, самописец, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Канал 1, канал 2, сеть, внешний |
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL /SECAM), по фронту, по длительности импульса (20 нс…10 с), пред-(10 дел. максимум) и послезапуск (1000 дел.) |
|
Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
|
Чувствительность синхронизации |
0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит |
|
Частота дискретизации |
250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции) |
|
Эквив. частота дискретизации |
25 ГГц |
|
Длина записи |
4 кБ |
|
Пиковый детектор |
10 нс |
|
Режимы работы |
Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256) |
|
Курсорные измерения |
|
|
Функции |
AU; AT; 1/AT |
|
Автоматические измерения |
|
|
Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
|
Функции по горизонтали |
f; T; t нарастания; t среза; +х; -х; коэф. заполнения (%) |
|
Дополнительные возможности |
|
|
Интерфейс |
USB, SD (файлы BMP, CSV- cохр. экранов и SET- профилей) |
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
|
Режим X-Y |
Х - кан 1; Y - кан 2; разность фаз < 3° до 100 кГц |
|
Внутренняя память |
Запись/считывание: 15 осциллограмм; 15 профилей |
|
Общие данные |
|
|
ЖК-дисплей |
Цветной, TFT, 5,6 дюймов, 8x10 дел (разрешение 320 х 240) |
|
Напряжение питания |
100…240 В, 48…63 Гц (автовыбор) |
|
Габаритные размеры |
140 х 142 х 310 мм |
|
Масса |
2,5 кг |
